症状
半色调文本的后缘模糊。

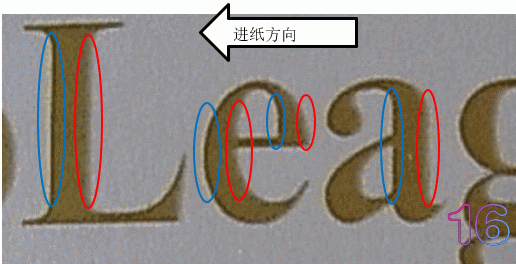

后端图像（受影响）的边缘以红色圆圈标记，前端图像（不受影响）以蓝色圆圈标记。
这种症状对于浅半色调文本特别明显。
在高温和高湿度环境中，发生该问题的风险较高（因为显影性能增加）。
RTB #RM0B1042 中通知了 Pro C9200/9210 的这个问题。

原因

当打印文本的后端边缘时，载体带的墨粉量已经不足。

有关该机构的详细信息，请参阅最后一页。

解决方案

从操作员的调整设置菜单中，执行 0201 ：05 [ 执行图像质量调整：色彩校色 ] 。
注
- 运行色彩匹配调整的目的是为了确认症状，以免与色彩匹配问题混淆。

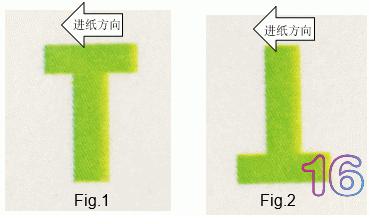

  如果难以区分，请将作业旋转 180 度并打印。
  如果旋转了 180 度后，模糊仍出现在文本的后缘处（如下图 2 所示），则不是颜色配准问题。
- 对于拥有 Fiery Graphic Arts Package Premium Edition 的用户，启用 自动抓取 打印选项也有助于解决色彩配准问题。
执行颜色校准。
在 Fiery 控制器上，将半色调模式设置为 200 dot 或 175 dot。
175 dot更为有效（推荐）。
如果您的客户有分光光度计，建议使用使用分光光度计，根据新的屏幕设置创建新的校准集。
请注意，加网设置数值过低（ 200 dot或 175 dot）可能会导致文本边缘出现锯齿缺口。如果边缘出现锯齿，请在 Fiery 控制器上进行以下设置：
- 边缘增强开启
如果边缘增强导致边缘显示得太清晰，请进行以下 SP 修改，以降低边缘的密度。
- SP 5-770-027 [DTU edge0_beta_en] ：255 -> 150
- SP 5-770-080 [DTU Edge1_beta_en] ：255 -> 150
- SP 5-770-133 [DTU Edge2_beta_en] ：255 -> 150
- SP 5-770-186 [DTU Edge3_beta_en] ：255 -> 150
重启机器以使 SP 修改生效。
如果问题解决，请执行颜色校准或创建新的颜色配置文件并停止继续执行之后的步骤。
如果问题无法解决，请继续。
Make the following SP settings.
- SP 2-213-002 [ Set Dev AC Vpp：C] : 400 -> 200
- SP 2-213-003 [Set Dev AC Vpp：M] : 400 -> 200
- SP 2-213-004 [Set Dev AC Vpp：Y] : 400 -> 200
从操作人员的调整设置菜单中，执行 0201 ：04 [ 执行图像质量调整：浓度差：沿进纸方向 ] 。
执行颜色校准。
如果问题得以解决，请停止之后步骤。
如果问题无法解决，请继续。
使用下面附件的批处理文件修改以下工厂 SP 设置 ' 。
Background Pot 100V.txt
- SP 3-621-012 [Background Pot Set C] ：100
- SP 3-621-013 [Background Pot Set M] ：100
- SP 3-621-014 [Background Pot Set Y] ：100
- SP 3-621-062 [Background Pot Set Lower Limit C] ：90
- SP 3-621-063 [Background Pot Set Lower Limit M] ：90
- SP 3-621-064 [Background Pot Set Lower Limit Y] ：90
- SP 3-623-174 [LD power Set Intercept (alpha) CMY] ：-0.4633
- SP 3-623-175 [LD power Set Intercept (beta) CMY] ：56.36
- SP 3-623-176 [LD power Set Intercept (gamma) CMY] ：-1675
- SP 3-623-184 [LD power Set Vl Calc Intercept (alpha)] ：-0.02
- SP 3-623-185 [LD power Set Vl Calc Intercept (beta)] ：-0.1
- SP 3-623-186 [LD power Set Vl Calc Intercept (gamma)] ：58
同样，从“调整操作员设置”菜单中，执行 0201 ：04 [ 执行图像质量调整：浓度差：沿进纸方向 ] 。
再次执行颜色校准。
如果问题得以解决，请停止之后步骤。
如果问题无法解决，请继续。
进行以下 SP 设置。
- SP 3-630-021 [显影伽玛值：显示/设置初始值：K] : 2.25 -> 1.85
- SP 3-630-022 [显影伽玛值：显示/设置初始值：C] : 2.25 -> 1.85
- SP 3-630-023 [显影伽玛值：显示/设置初始值：M] : Disp/Set Initial: 2.25 -> 1.85
- SP 3-630-024 [显影伽玛值：显示/设置初始值：Y] : Y：2.25 -> 1.85
- SP 1-015-001 [ 显影电机转速调节： K ：标准转速 ]
  Pro C9200: 465 -> 417 Pro C9210 ：581 -> 521
- SP 1-015-002 [ 显影电机转速调节： C ：标准转速 ]
  Pro C9200: 465 -> 417 Pro C9210 ：581 -> 521
- SP 1-015-003 [ 显影电机转速调节： M ：标准转速 ]
  Pro C9200: 465 -> 417 Pro C9210 ：581 -> 521
- SP 1-015-004 [ 显影电机转速调节： Y ：标准转速 ]
  Pro C9200: 465 -> 417 Pro C9210 ：581 -> 521
- SP 3-670-023 [DEMS ：设置： deltaP ： D1_upp 阈值 ] ： 33 -> 0
- SP 3-681-023 [DEMS ：设置： deltaPd[1]_upp 阈值 ] ： 33 -> 0
- SP 3-681-024 [DEMS: 设置： deltaPd[2]_upp 阈值 ] ： 20 -> 0
- SP 3-681-025 [DEMS ：设置： deltaPd[3]_upp 阈值 ] ： 20 -> 0
重要信息
请注意，上述 SP 修改可能会产生以下副作用。
- 在低速模式下打印时，图像密度会高于预期。
另外还存在产生以下副作用的风险：
- 实色调/ 半色调图像呈粗粒状。
- 页面沿进纸方向（前缘到后缘）的密度不均匀。
从操作员的调整设置菜单中，执行 0201 ：03 [ 执行图像质量调整：浓度差：垂直进纸方向 ] 和 0201 ：04 [ 执行图像质量调整：浓度差：沿进纸方向 ] 。
执行颜色校准。

SP 默认设置列表

要还原任何已修改的 SP 设置的默认值，请执行以下步骤。

a ）参考下表并应用默认值。添加的附件中描述的是工厂使用的 SP 设置（在步骤 7 中修改的内容）。要还原这些设置的默认值，请使用下面附件中的批处理文件
“ Set factory SP default.txt ”。

设置出厂 SP default.txt

SP 1-015-001	显影马达速度调节：K：标准速度	Pro C9200: 465 Pro C9210: 581
SP 1-015-002	显影马达速度调节：C：标准速度
SP 1-015-003	显影马达速度调节：M：标准速度
SP 1-015-004	显影马达速度调节：Y：标准速度
SP 2-213-002	设置显影AC Vpp：C	400
SP 2-213-003	设置显影AC Vpp：M
SP 2-213-004	设置显影AC Vpp：Y
SP 3-621-012	Background Pot Set C	120
SP 3-621-013	Background Pot Set M
SP 3-621-014	Background Pot Set Y
SP 3-621-062	Background Pot Set Lower Limit C	110
SP 3-621-063	Background Pot Set Lower Limit M
SP 3-621-064	Background Pot Set Lower Limit Y
SP 3-623-174	LD power Set Intercept (alpha) CMY	-0.4593
SP 3-623-175	LD power Set Intercept (beta) CMY	55.85
SP 3-623-176	LD power Set Intercept (gamma) CMY	-1649
SP 3-623-184	LD power Set Vl Calc Intercept (alpha)	-0.067
SP 3-623-185	LD power Set Vl Calc Intercept (beta)	5.15
SP 3-623-186	LD power Set Vl Calc Intercept (gamma)	-73
SP 3-630-021	显影伽玛值：显示/设置初始值：K	2.25
SP 3-630-022	显影伽玛值：显示/设置初始值：C	2.25
SP 3-630-023	显影伽玛值：显示/设置初始值：M	2.05
SP 3-630-024	显影伽玛值：显示/设置初始值：Y	1.95
SP 5-770-027	DTU edge0_beta_en	255
SP 5-770-080	DTU Edge1_beta_en
SP 5-770-133	DTU Edge2_beta_en
SP 5-770-186	DTU 边缘 3_beta_en
SP 3-670-023	DEMS：设置： deltaP ： D1_upp 阈值	33
SP 3-681-023	DEMS：设置： deltaPd[1]_upp 阈值	33
SP 3-681-024	DEMS：设置： deltaPd[2]_upp 阈值	20
SP 3-681-025	DEMS：设置： deltaPd[3]_upp 阈值	20

b) Power cycle the machine Off/On.

c ）从操作员的调整设置菜单中，执行 0201 ：03 [ 执行图像质量调整：浓度差：垂直进纸方向 ] 和 0201 ：04 [ 执行图像质量调整：浓度差：沿进纸方向 ] 。

d ）执行颜色校准。

参考：故障原理详细介绍

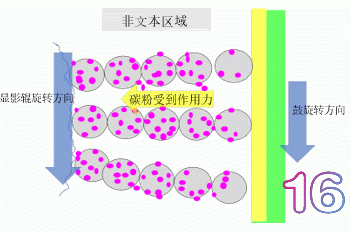

下图显示了碳粉颗粒是如何从显影辊传输到成像鼓的。

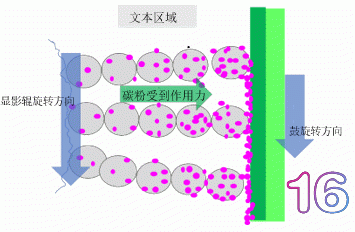

在成像鼓上生成碳粉图像时，碳粉会受到从显影辊到鼓的吸引力

因为显影辊的旋转速度比感光鼓快，所以在显影墨粉图像时，粘附在载体顶端的墨粉颗粒会通过感光鼓的相对表面，这就是该问题不会发生在文本前端边缘的原因。

碳粉会受到从成像鼓到显影辊的作用力。

载体的表面不再覆盖碳粉颗粒。

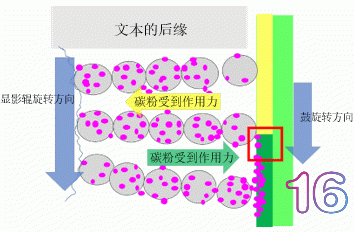

在朝向文本后端的文本边缘，即与白色背景相接的地方，载体的尖端没有被墨粉颗粒覆盖，因为它已经通过了没有图像的感光鼓表面，因此朝向文本后面的边缘没有足够的墨粉，出现文字后端模糊的现象。
