症状：
更换IMC3500 新青色PCDU 鼓和显影组件后，开机出现SC324-05 代码。

维修过程：
1、查询手册SC324-05 代码为显影电机CMY 锁死，因为旧的青色PCDU 上机后机器无故障，所以彩色显影电机正常，故障可能是新的彩色PCDU 问题导致；
2、检查订货的PCDU 时，发现新旧两个PCDU 的显影构造区别很大；
3、仔细观察PCDU 后侧，新的PCDU 增加了显影仓补粉口的打开和关闭机构；

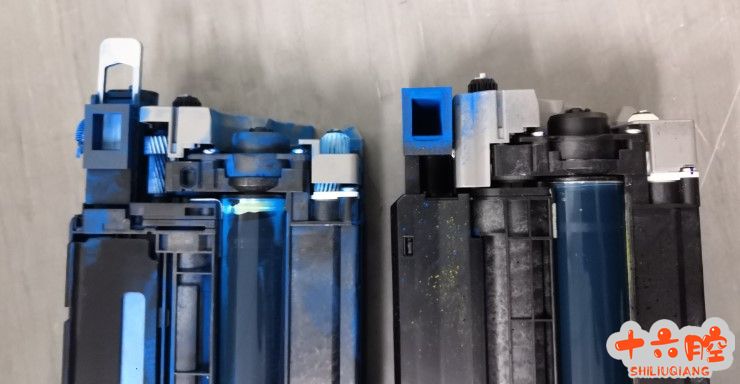

左边新款PCDU 右边旧款PCDU
4、观察PCDU 前侧，新的PCDU 显影仓结构变更为与IMC3000~C6000 黑色显影仓结构类似的自动卷动显影封条和显影搅拌棍倾斜搅拌方式；

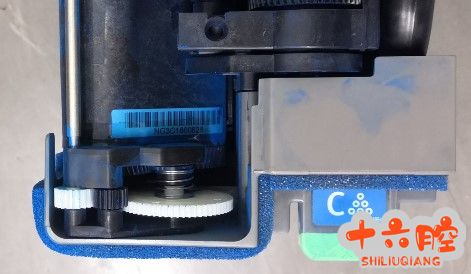

新显影仓结构

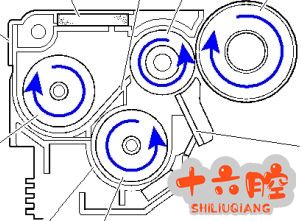

旧显影仓结构
5、用手转动新、旧两个显影仓时，明显发现新显影仓的负载非常大，转动非常费力，显影封条的自动收卷机构也未能完成显影封条的收卷动作；

游客，如果您要查看本帖隐藏内容请回复

7、将此新的青色PCDU 单元上机测试，机器运转正常，故障排除；

解决方法
SC324-05 代码是由于新的PCDU 中显影剂分布不均匀，导致显影仓负载过大导致，新的显影仓上机前应该水平摇动5~6 次，确保显影剂分布均匀后再上机测试。
另外IMC3000 和IMC3500 新的彩色PCDU 鼓和显影单元零件结构发生了变化，需要关注，但是不会影响机器的正常使用。
