理光IMC2000-6000小册子最终加工器（SR3270）发生R5-R10卡纸

王婆卖瓜 · 发表于 2024-12-3 13:02:58

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

症状：

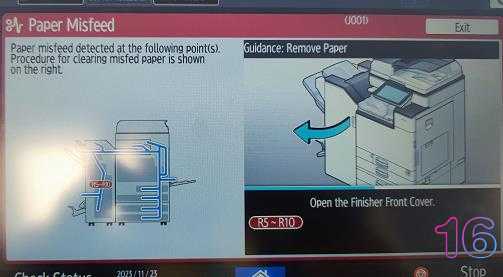

显示j001 R5-R10卡纸。

分析：
通过了解故障发生情况，小册子装订单元显示R5-R10卡纸，拆解小册子单元取过碎纸，安装后故障仍没有消除。通过查阅手册R5-R10卡纸可能的原因有：
a) 堆叠传送、
b) 后边缘定位块传送、
c) 纸张未到达中间折叠出纸、
d) 中间折叠出纸。
因为是卡纸、在取卡纸的过程中拆过小册子装订单元，重新拔插过插头。并且在小册子纸路中确实取出过碎纸。由此判断硬件坏的可能性不大，不排除插头插错或没插现象。

措施：
1.首先用观察接线，没有未连接的线束。
2.观察小册子装订单元动作，发现折叠板位置不对--挡住纸路，导致纸张无法向下行进到正确位置。
3.使用输入检测检查：折叠版原位传感器、折叠版凸轮原位传感器、小册子上部传感器、边缘停止传感器，发现折叠版原位传感器和小册子上部传感器触发异常。
4.通过点点图电器部件布局图和连线图，检查确认为传感器插头连接错误。如下图：传感器都是3芯插头，插头颜色和走线位置是有差别的，拔插前应做好标记或拍照。

游客，如果您要查看本帖隐藏内容请回复

解决方法：
正确连接传感器接线，故障排除。

特别提示：
在进行相关零件的拆卸作业时应利用手机拍照保留关键信息，如：电路板上哪些插头空置、走线位置、定位位置、同一区域是否有相同或类似插头等，避免安装时出现错误。
