佳能更换定影控制线缆和定影加热器AC 交流线缆

艺东 · 发表于 2019-2-27 09:00:14

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

imageRUNNER ADVANCE 4551
imageRUNNER ADVANCE 4545
imageRUNNER ADVANCE 4535
imageRUNNER ADVANCE 4525

[详细]
由于生产原因，定影控制线缆和定影加热器AC 交流线缆配置变化，请注意。

维修工作
1）请参考维修手册，拆下主机后侧盖板和后侧下盖板，然后拆下主控板制器盒。

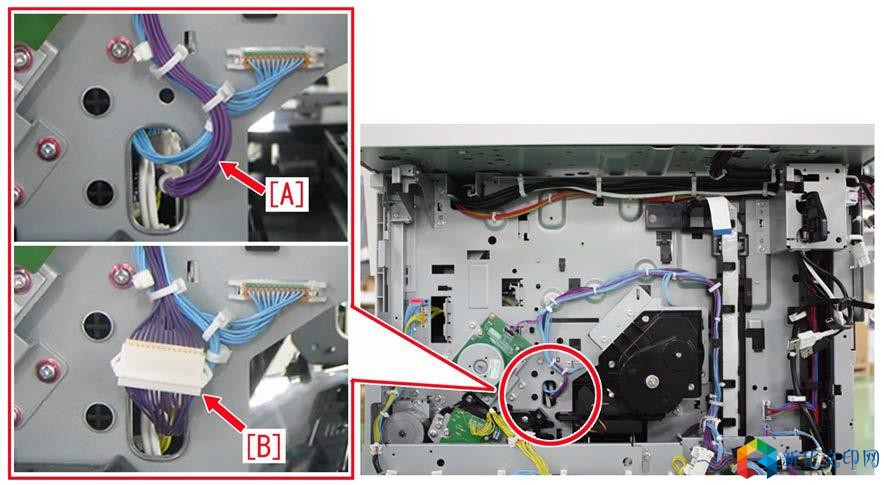

2）检查定影控制线缆，确定是旧型号[A]还是新型号[B]。如果是旧型号[A]，同时更换新型号定影控制线缆(FM2-J857-000)和定影加热器交流线缆（FM2-J858-000）。
[备注]旧型号和新型号不能同时使用，不能互换。

[参考]

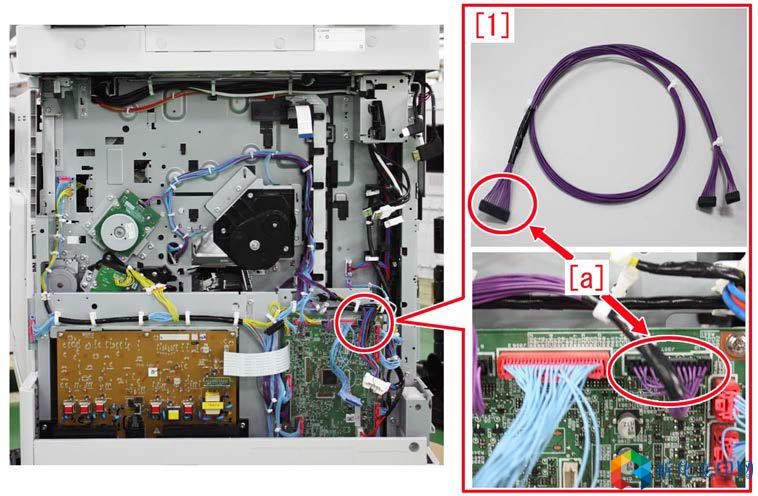

下面照片是机器拆下后盖和控制器盒后的照片，定影控制线缆[1]的连接器[a]连接到位于右下角的AC 控制器PCB 上。

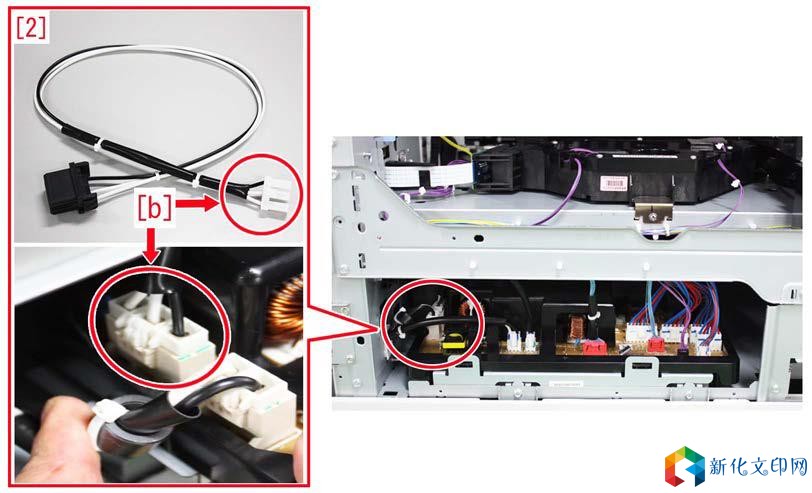

下面图片是拆下机器左盖板和左下盖板后的照片，定影加热器交流电缆[2]的连接器连接到交流驱动板PCB 上。

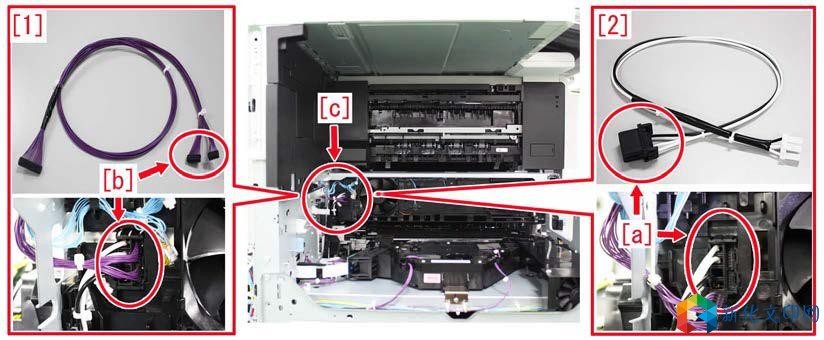

下面图片是拆下机器左侧盖板的照片，每个连接器的对侧连接到左后侧[c]。

zl108958425 · 发表于 2022-10-20 10:49:43

谢谢分享楼主辛苦啦！
