佳能PRO100提示5100错误

艺东 · 发表于 2018-12-14 08:50:38

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

故障现象：

Pro100开机自检时报错5011，CR 升高总成错误，在通电或改变打印头到纸张的距离时，检测到错误。

处理过程：

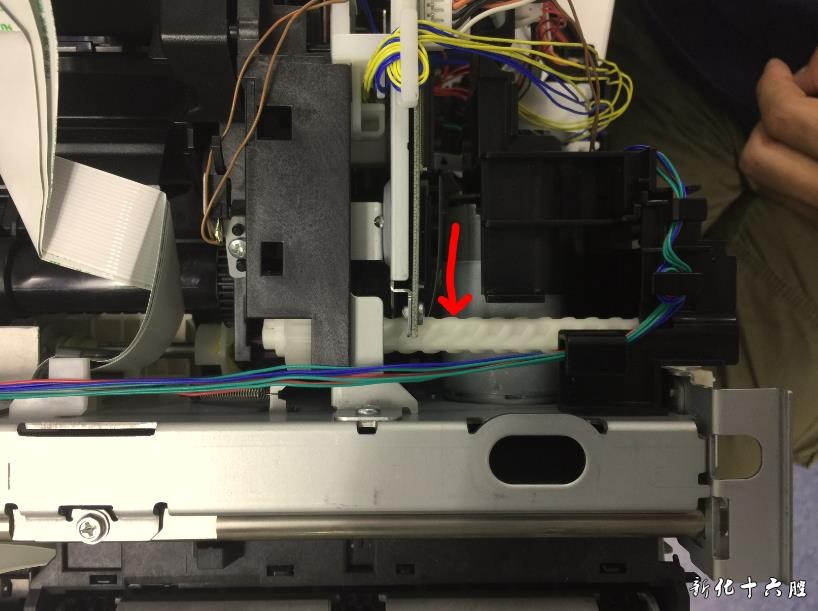

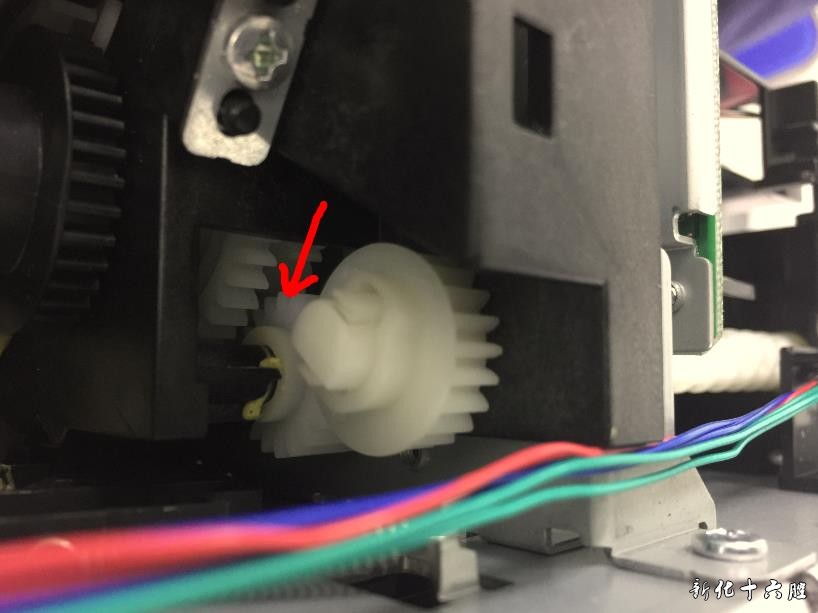

5110报错指示CR小车组件抬升信号检测错误，一般我们的处理思路会是首先检测机架右侧的抬升信号检测传感器，以及逻辑板连接线。但当我们清洁传感器后测试故障依旧。查询维修手册发现提示还应该检查驱动组件，通过拆机发现了问题所在，确实在检查驱动器部分时，发现在自动进纸器总成部分，有一个齿轮破裂，导致动力无法通过动力传输杆传到抬升检测传感器。
更换自动进纸器组件后，测试功能正常。


fhtd · 发表于 2018-12-17 14:37:19

感谢分享

zl108958425 · 发表于 2022-10-27 11:04:43

谢谢分享楼主辛苦啦！
