防止CIS 组件脱落（增加垫片/涂抹润滑剂)

时间不会等待 · 发表于 2018-11-11 11:46:58

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

TASKalfa 1801,TASKalfa 2201,TASKalfa 1800,TASKalfa 2200
TASKalfa 2010,TASKalfa 2210,TASKalfa 2011,TASKalfa 2211

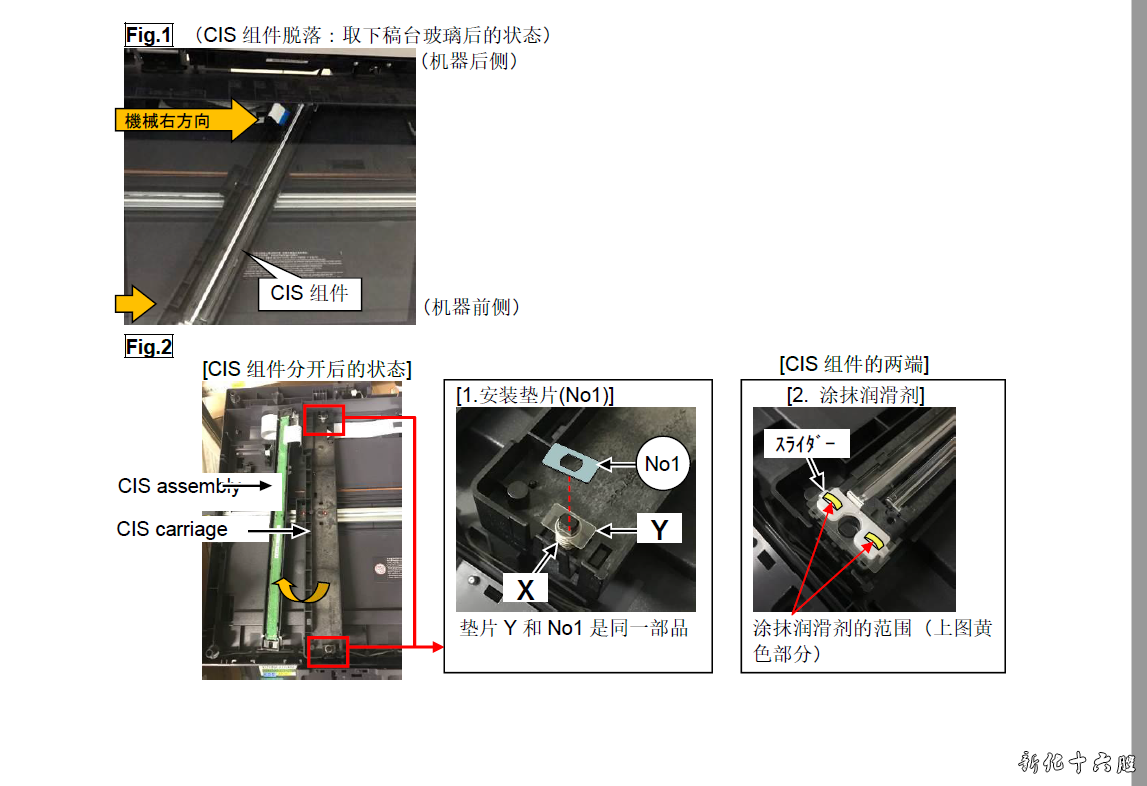

因零部件的公差，在原稿读取操作时，CIS 组件（302NG9307_）向机器右侧移动，CIS 组件可能会发生前后倾斜而
脱落。（参照下图Fig1）
当发生上述现象时，请参照以下【市场对应】来操作。
【市场对应】
把CIS 组件按原样安装后，实施以下步骤1, 2。（参照下面的Fig.2。详细步骤请参见下页。）
1. 把CIS 组件分成CIS carriage 和CIS assembly，在CIS carriage 两端的弹簧(X)・垫片(Y)的上面各安装一个垫片(No1)。
2. 在CIS 组件两端的滑块的指定范围涂抹润滑剂（302LV94550）。


步骤请下载附件

zl108958425 · 发表于 2022-11-12 17:41:42

谢谢分享楼主辛苦了
