1．当接触机器内部时，必须确保机器电源已被关掉。
│. 避免受伤
对机器进行装配或进行调校时，必须确保已关掉机器电源。
║. 机器的保护
当插上或拔下电源线或对在机器连接各种仪器，须先将机器关掉。
2．警告：
此机型上的控制面板上LCD背光灯线束内含有水银，作为有害物质必须要回收或按照危险品进行废弃。
3．确保电路插头连接稳固
│. 避免电路部分损坏

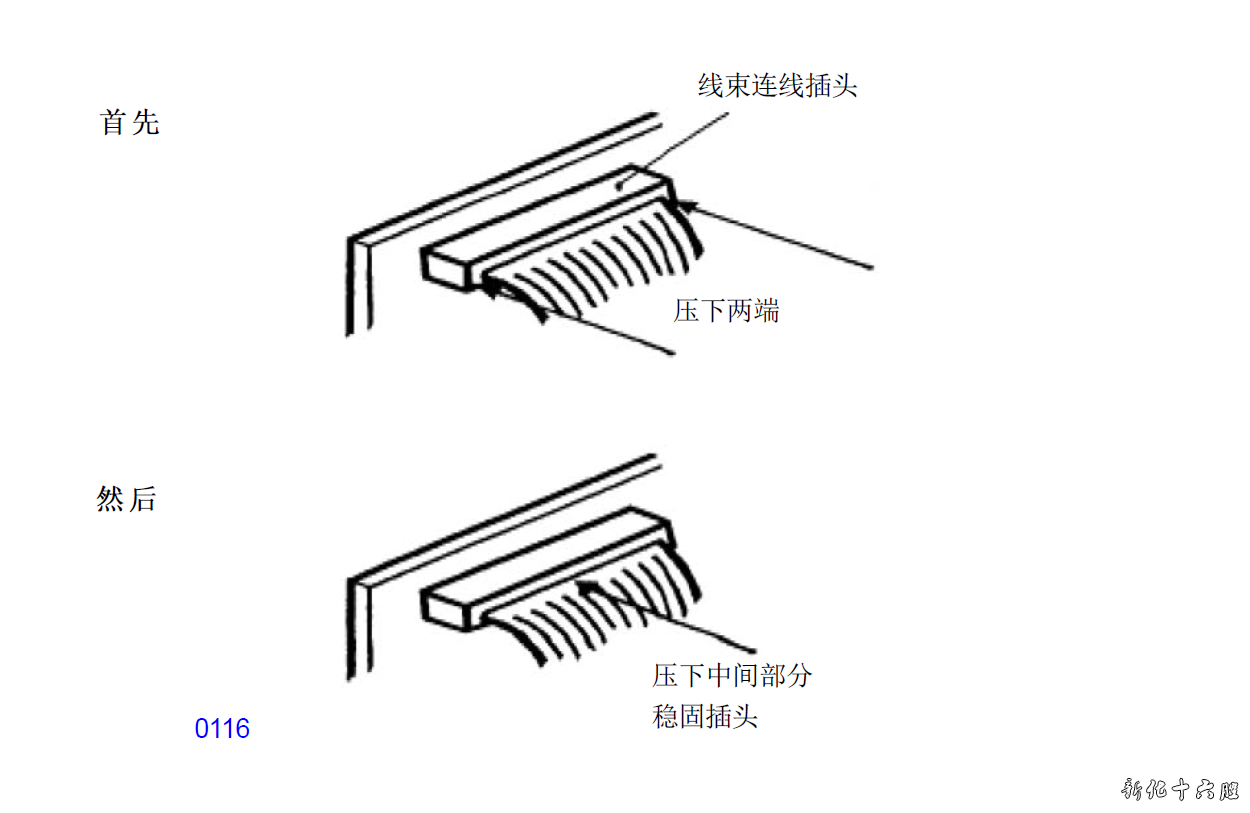

电路板上的插座及插头须确保被稳固地连接在一起，插上插座时，先按住插头两端压下，然后再把插头中间部分压下。
║. 保护电路部分
插座及插头松脱，可导致电路板短路并损坏电路部分。

1. 工作时注意事项

当进行维修保养工作时，小心被弹簧或金属片弄伤。
检验
如在检验中发现有损坏件或有问题零件，排除其故障，或如有需要按部就班地更换零件。

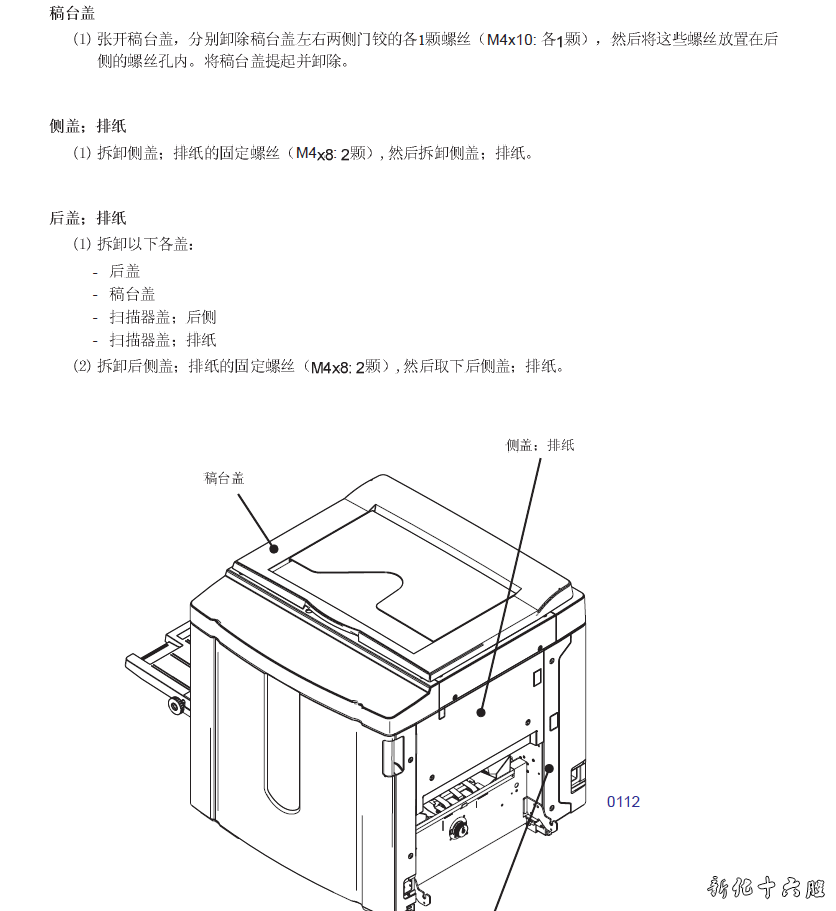

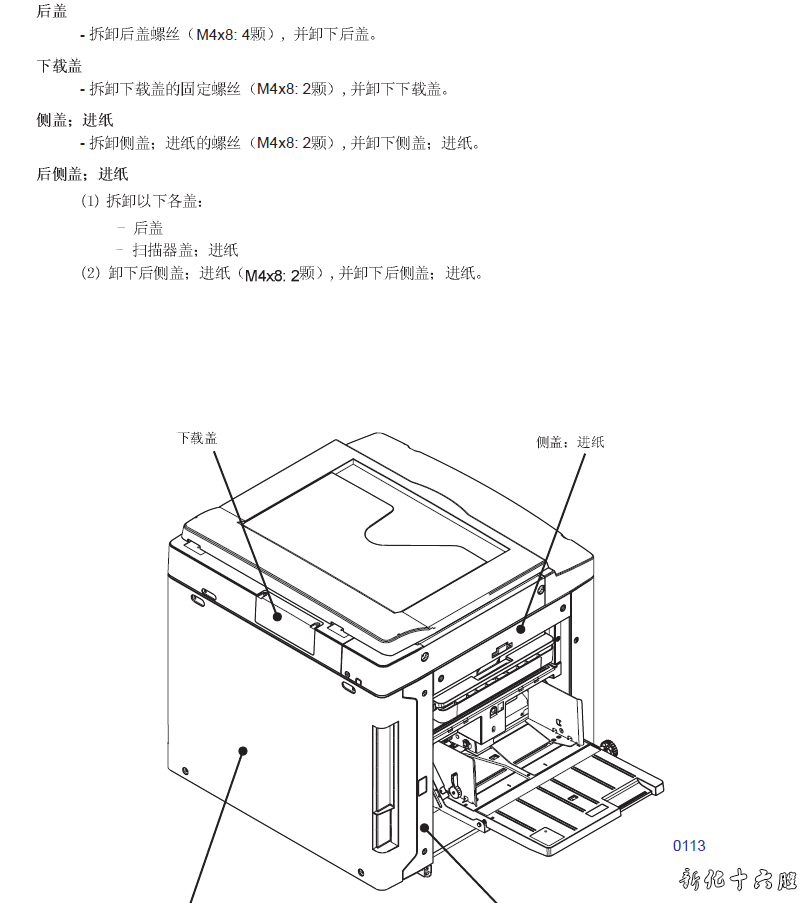

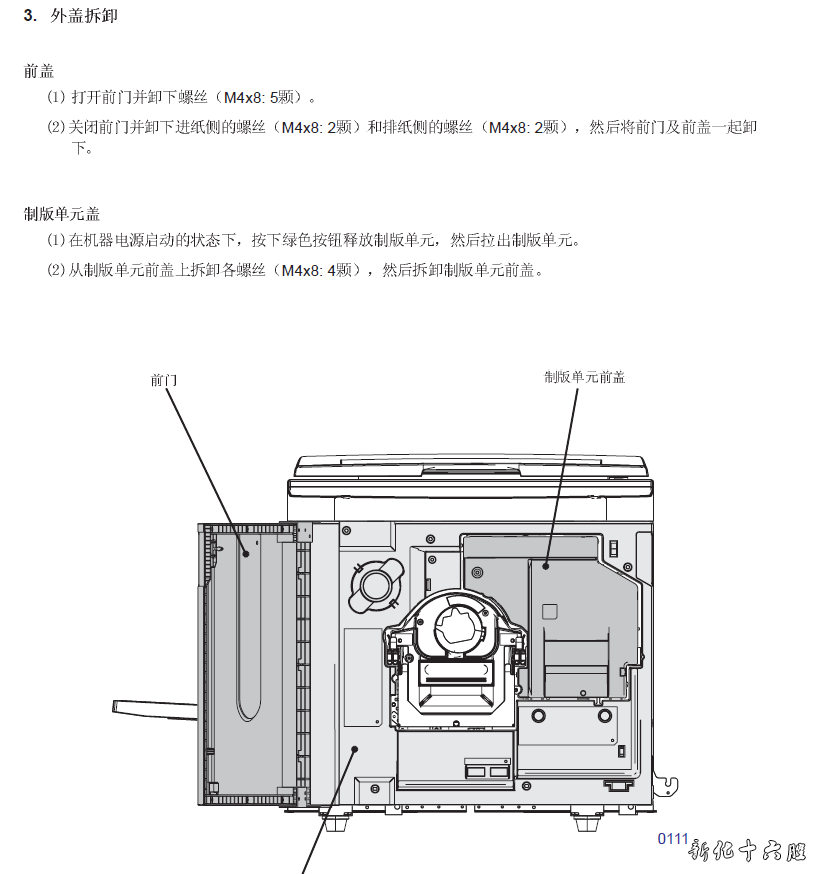

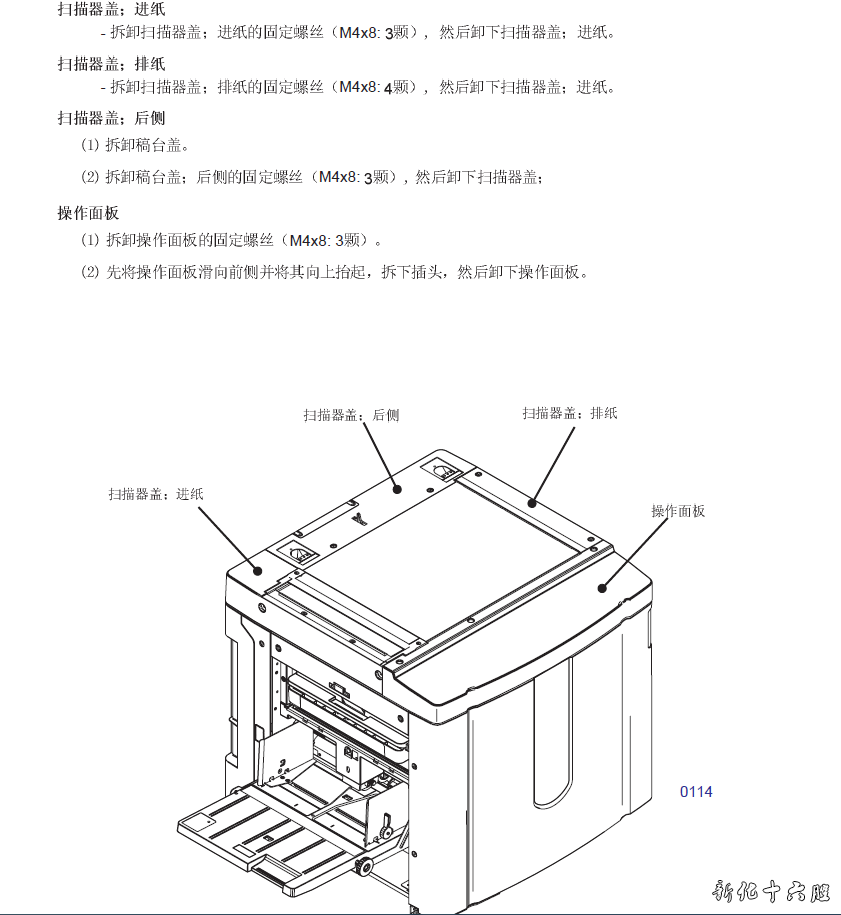

拆卸
检查发生故障的区域，并同时验证故障的成因并考虑哪些零件需要卸除或分解，下一步再根据维修技术手册内陈述的步骤进行拆卸工作。举例说如验证出的故障区域，需要拆卸和分解很多数量的零件，而每个零件间的形状也很相似，或在机器左右侧形状一样的零件，整齐地排列这些被卸下形状相似或相同零件，使在组合装配时不会相互混淆。
（1）小心排列卸下的零件。
（2）辨别需更换和需要重新使用的零件。
（3）需依据正确规格更换螺丝、垫圈和铜套等。
组合及安装
除特别情况外，根据拆卸时相反的程序进行组合或安装工序，如过程中发现有辅助定位的凸点和定位孔，对齐这些凸点和对位孔，使可得到较准确的定位。（凸点和对位孔在本手册内称为“定位点”）。

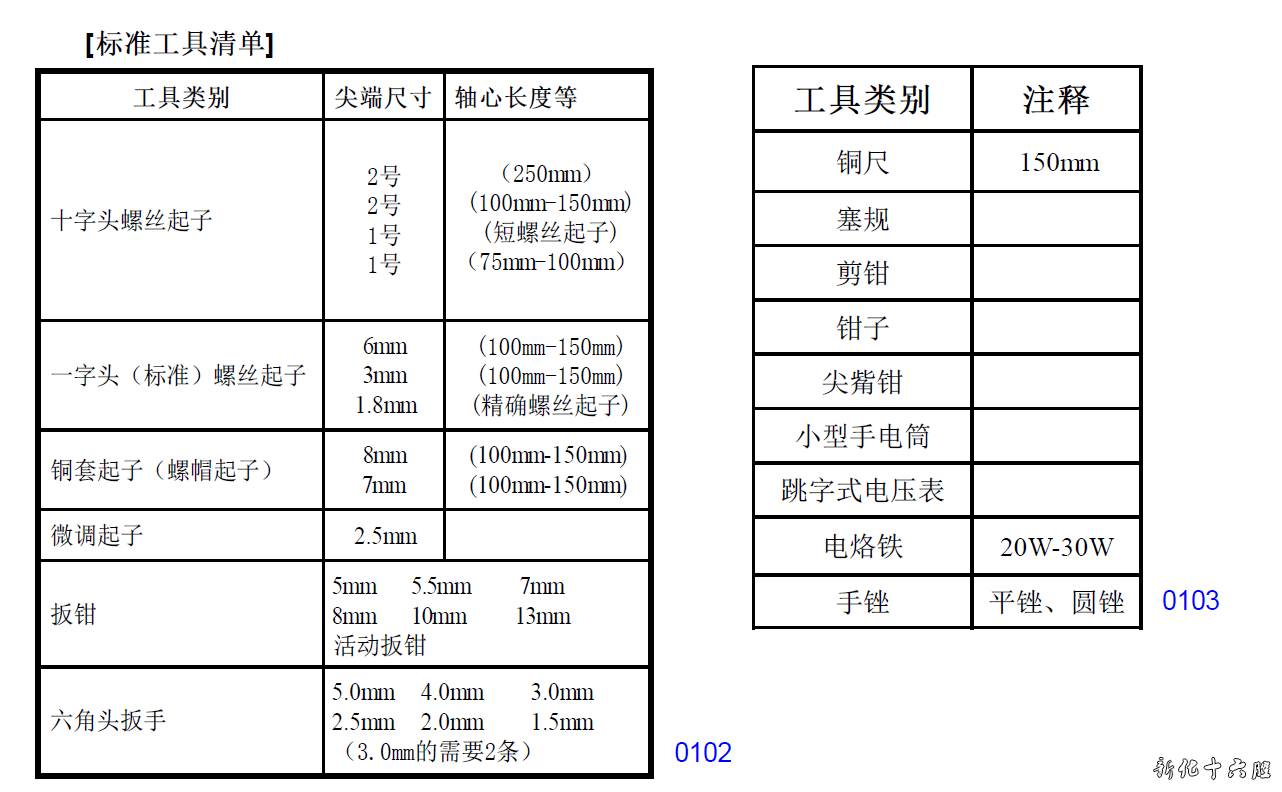

工具
不使用下列规格的工具将会损害或损坏螺丝和零件，下列为在保养维修时需准备的基本工具。

电气系统工作
l 拆卸连线的索带后,在工作完成后需重新将连线用索带捆扎好，使连线不会松脱。
l 在捆扎索带时不能过紧，避免损坏连线。
l 如保险丝烧坏，需更换相同规格的保险丝。
l 如使用超出规格太多的保险丝，不但可损坏零部件,更可能引起火警。
l 图像扫描器，热敏打印头和各传感器非常容易受震荡而损坏，所以不要碰撞以上各零件。

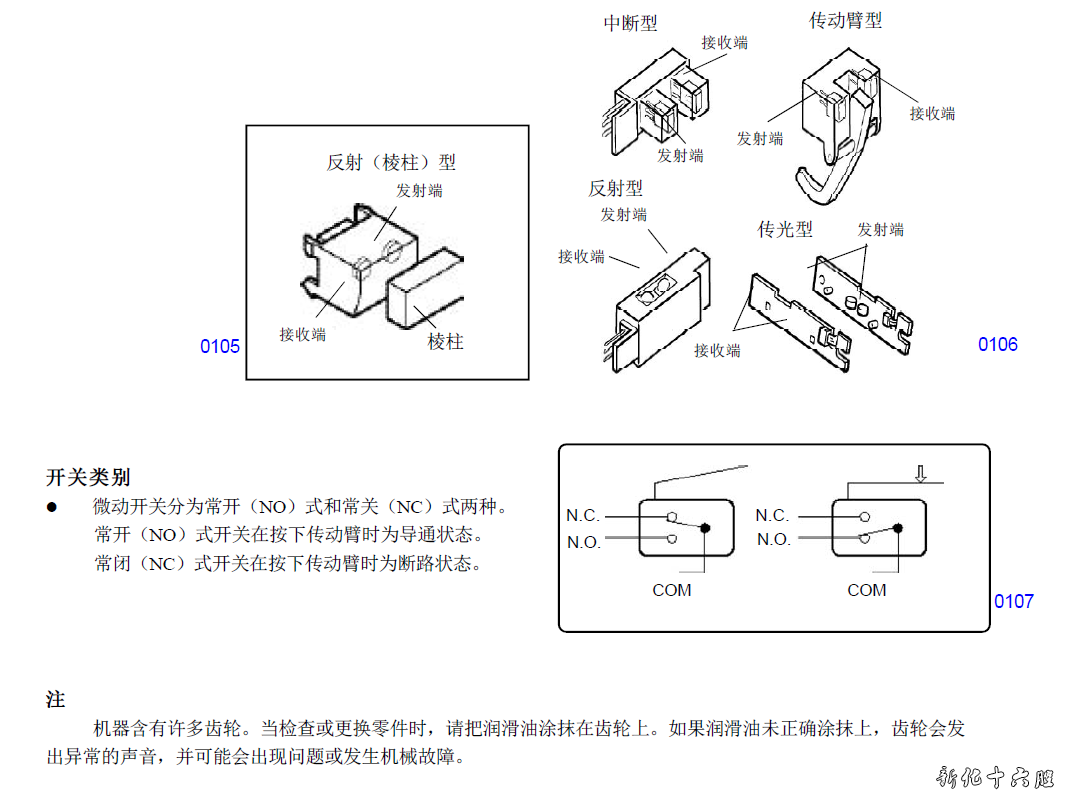

传感器类型
l 光电传感器分成以下四种类别:中断型（U型）、传动臂型、反射型、传光型。
l 磁性传感器为一集成电路,它对磁场起反应。
l 切记安装/拆卸以上各传感器插头时必须拨下机器的电源。

安装地点
l 避免将机器安装在以下任何的环境或地点。
(1)阳光可直接照射的地方。（如无法避免，请在门窗上加上窗帘或遮光物）
(2)温度突变的地方。
(3)太热、太冷、太潮湿和太干燥的环境地点。
建议安装机器环境为
温度： 15°C － 30°C
相对湿度： 40% － 70%（防止水汽凝结）
(4)加热器或空调机可直接影响的地方。
(5)不通风或空气不流通的地方。
(6)灰尘较大的环境。
(7)避免地面不平稳的环境。
（安装高度差异：前后侧最大10mm，左右侧最大10mm）
电源连接
l 将连线的电源插头稳固地插入在墙身的电源插座内，确保电源的供应并无问题。
l 避免使用任何万用插头或外加接线板。
l 不要搁放任何物件在电源线上或将任何物件滚压电源线。
地线连接
l 机器必须连接地线，防止因意外的漏电造成触电。
