兄弟HL 2240D 电源板故障造成定影再次粘连的分析

xianshui8888 · 发表于 2025-7-16 18:30:57

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

故障现象:四灯全闪,按“Go”键一次,“Toner”灯亮。

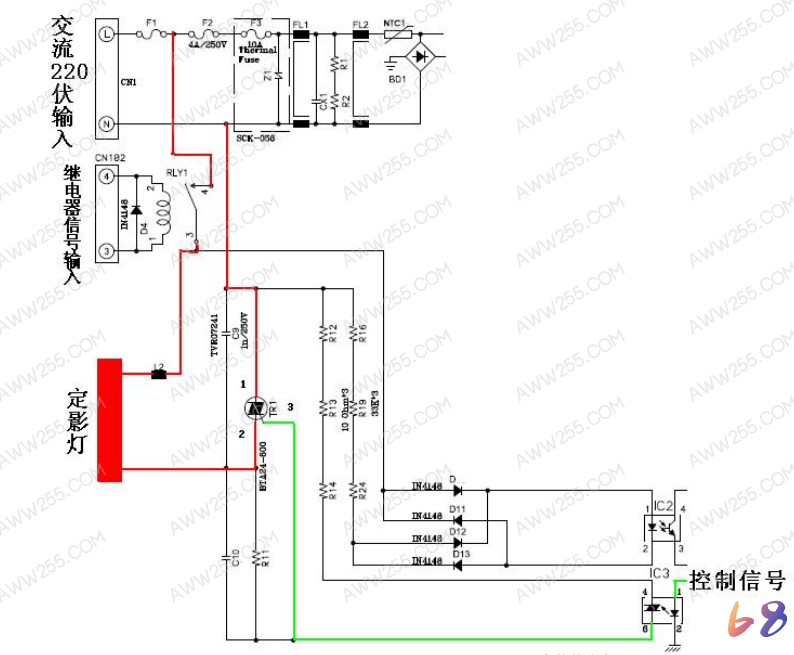

维修过程:维修站接到用户送修机器,四灯全闪,经检测是定影组件粘连,更换一个新的定影组件后,开机检测四灯仍然全闪,再次检测新定影组件又粘连。对电源板进行检测时发现IC3光耦损坏:4脚及6脚的正常阻值应该是无穷大(指针表1K档测量),实际测量下来阻值只有8K,由此断定该光耦的损坏,导致复合晶闸管TR1第3脚控制电压不能匝断电流,从而造成定影灯不断加热,及定影辊粘连。(详细电路如图所示)更换电源板及定影组件,机器正常工作。
维修总结:
定影组件粘连不要随便更换定影,需要对电源板进行详细检测,否则会造成不必要的损失!

xianshui8888 · 发表于 2025-7-17 12:09:09

定影组件粘连不要随便更换定影,需要对电源板进行详细检测,

资深潜水员 · 发表于 2025-9-20 16:59:40

谢谢分享经验~~~

907 · 发表于 2025-10-24 00:21:00

谢谢分享

zl108958425 · 发表于 2025-12-23 20:11:13

谢谢分享，学习了！
