症状：
一台IMC400F 机器出现开机显示卡纸导致机器侧门无法开启的故障。

原因：
1. 定影单元，出纸单元右侧门不良。
2. 转印单元接触断开/接触不良。
3. 图像转印带变松或脱位。

维修过程:

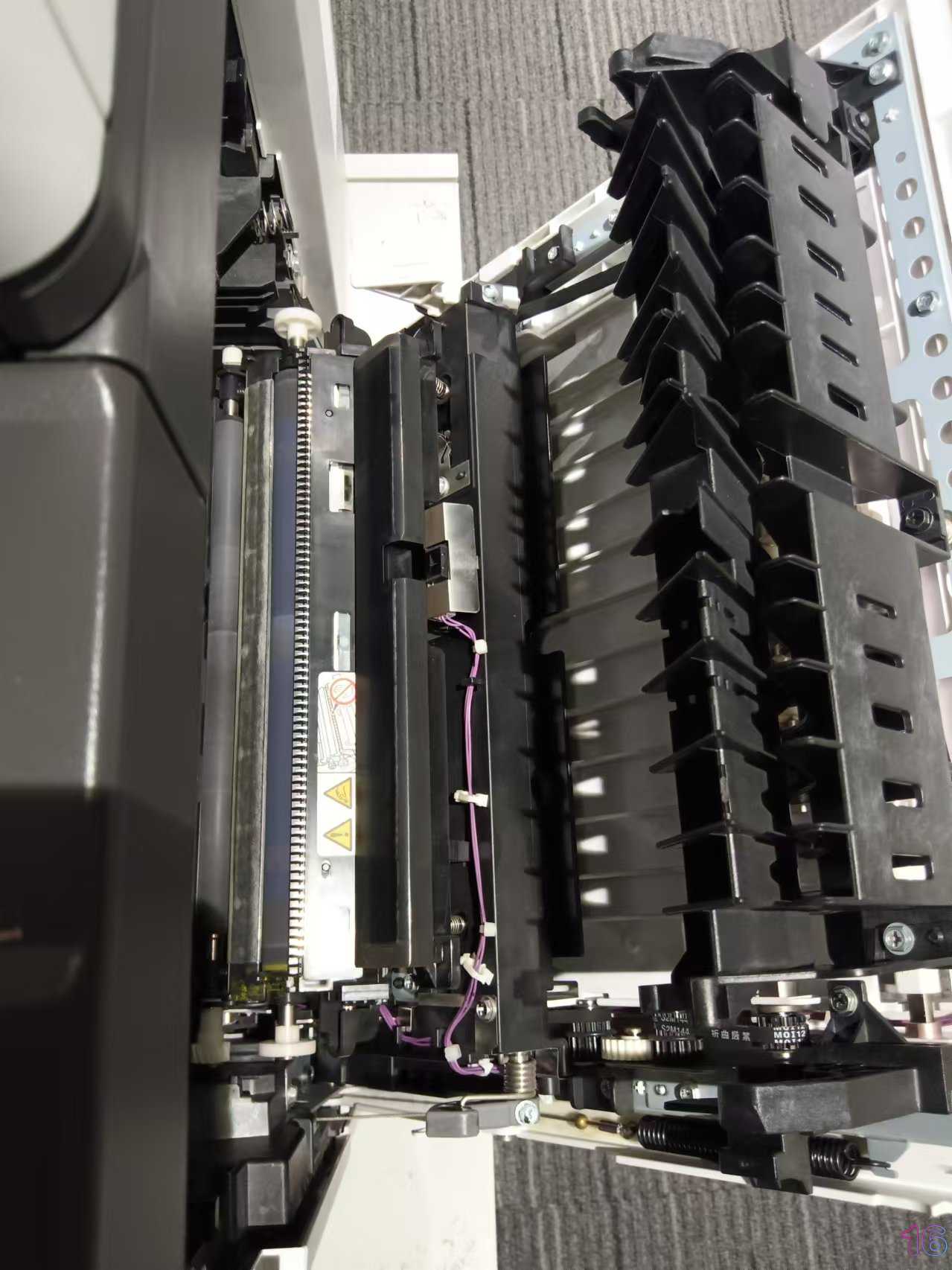

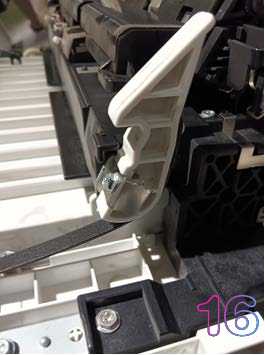

现场检查机器卡纸位置发现机器右侧门无法开启，通过拆下侧面双面单元进行检查，重新安装时发现白色挂勾破裂变形导致侧门挂勾不能回到正常位置。（见下图）

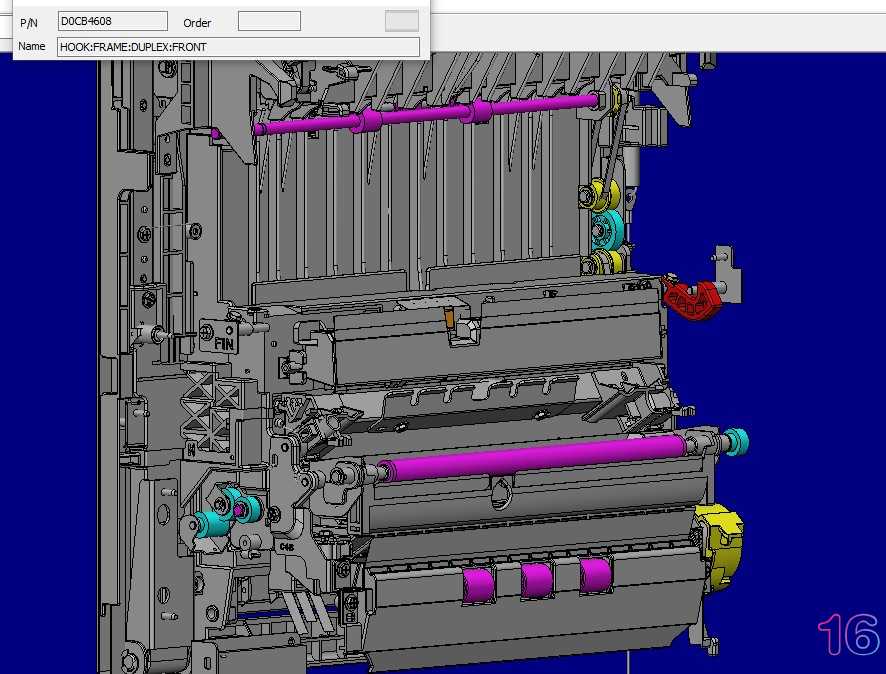

重新更换安装该零件（见下图机器零件手册红色零件）
