柯美C226i黑色碳粉盒有粉，连续打印提示碳粉耗尽请更换黑色碳粉盒

西湖看花 · 发表于 2024-8-7 14:45:22

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

故障现象：
C226i黑色碳粉盒有粉，连续打印提示碳粉耗尽请更换黑色碳粉盒

分析可能原因：
1、碳粉盒下粉口无法正常打开或碳粉盒驱动马达故障；
2、碳粉供应马达故障或无动作，副粉仓碳粉无法正常补充到显影单元内；
3、副粉仓缺粉传感器脏或故障；
4、显影单元TCR传感器故障。

检查过程：

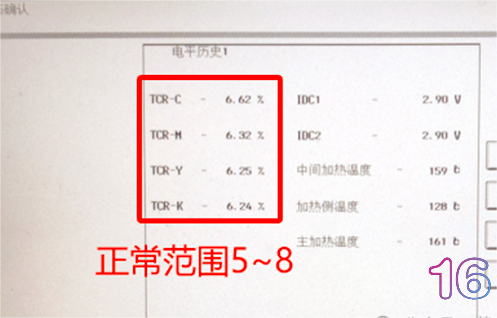

1、检查机器状态，TCR值在正常范围内

2.检查碳粉盒下粉口正常，安装也能粉口也能正常打开，查看副粉仓内满粉，拆碳粉瓶上盖板打印观察发现碳粉瓶没有旋转补粉动作，堵住显影下粉口打印测试发现副粉仓的粉有下到显影仓，判断副粉仓碳粉供应马达故障或缺粉传感器脏或故障；

3. 拆出副粉仓清空里面碳粉，清洁缺粉传感器，装回测试发现机器开机预热黑色碳粉瓶始终无旋转补粉动作，检查副粉仓内无碳粉，碳粉补不进副粉仓，进维修模式手动碳粉供应测试也无动作，判断碳粉供应马达跟碳粉瓶驱动马达无动作。

4. 拆后面检查驱动控制基板，尝试重新拔插驱动线路测试故障依旧；

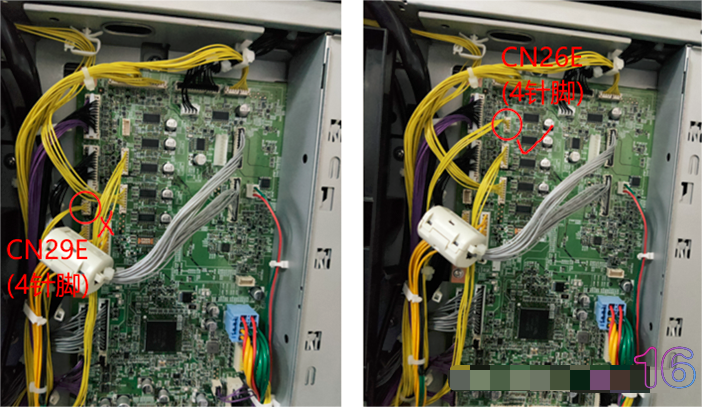

5.认真检查发现基板上有两个接口长的一样，有一个是空的未接，最终检查发现有一束线之前检修需要更换CPU板时工程师曾经拆除过复原基板回去时接错接口了，而且线不认真检查没发现是挺长的，重新接对接口后测试故障解决。左图为错误插线，右图为正确插线。
