[错误代码问题] 理光8120 报错代码 SC513-03 05 06 07

发表于 2023-11-17 18:53:54 |云南| 显示全部楼层 |阅读模式

型号展示
机器型号:	Pro_8100se_8110se_8120se

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

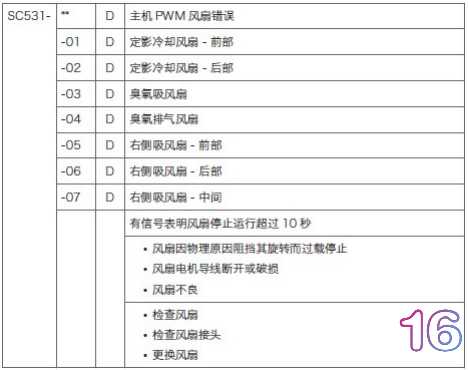

症状：打印中不规则报错 SC531-03 05 06 07
原因：充电网上部铜片磨损导致接触不良，鼓电位检测异常不规则出代码

1.根据代码测试臭氧吸气风扇，右侧吸气风扇前，中，后，四个风扇均正常，与其它机器对换测试也正常，由此判断风扇正常。
2.后续查看电路图发现这几个风扇跟鼓电位传感器，色粉用完传感器都连在 IOB 板上的插头 CN220 上，重新插拔此插头代码还是不规则出现。

游客，如果您要查看本帖隐藏内容请回复

总结：维修中排除了机器报的代码所指的问题后，我们往往没有思路不知道下一步维修的方向，这个时候我们就需要借助电路图来判断其相关联的线路上其它的部分，会不会导致出现这些问题，特别是当几个代码不规则出现的时候，尤其要引起注意，理清思路找准方向，这样才能事半功倍。

SC531-03, 8120, 8100, SC531-06, 鼓电位传感器
