理光Ricoh IM 7000/IM 8000/IM 9000关于代码SC670/SC672 故障诊断

王冬梅 · 发表于 2023-3-25 10:47:13

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

出现SC670(引擎启动错误) 报告

原因
引擎板意外被重置，不会再次启动。
发生的顺序SC670-03 > 04 > 05 >01 > 02

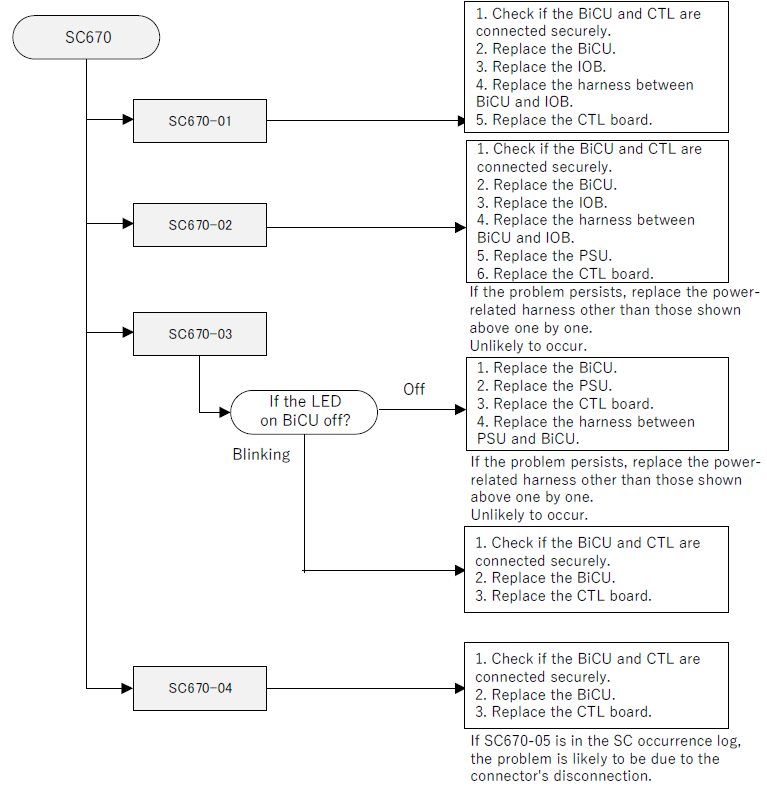

解决方法

出现SC672 (控制板启动错误)报告
概述
智能操作面板通过USB 数据线和线束与控制器通信。检测到智能操作面板和控制器之间的通信故障时，将显示SC672。
如果在智能操作面板关闭时出现SC672，请按照此步骤处理问题。

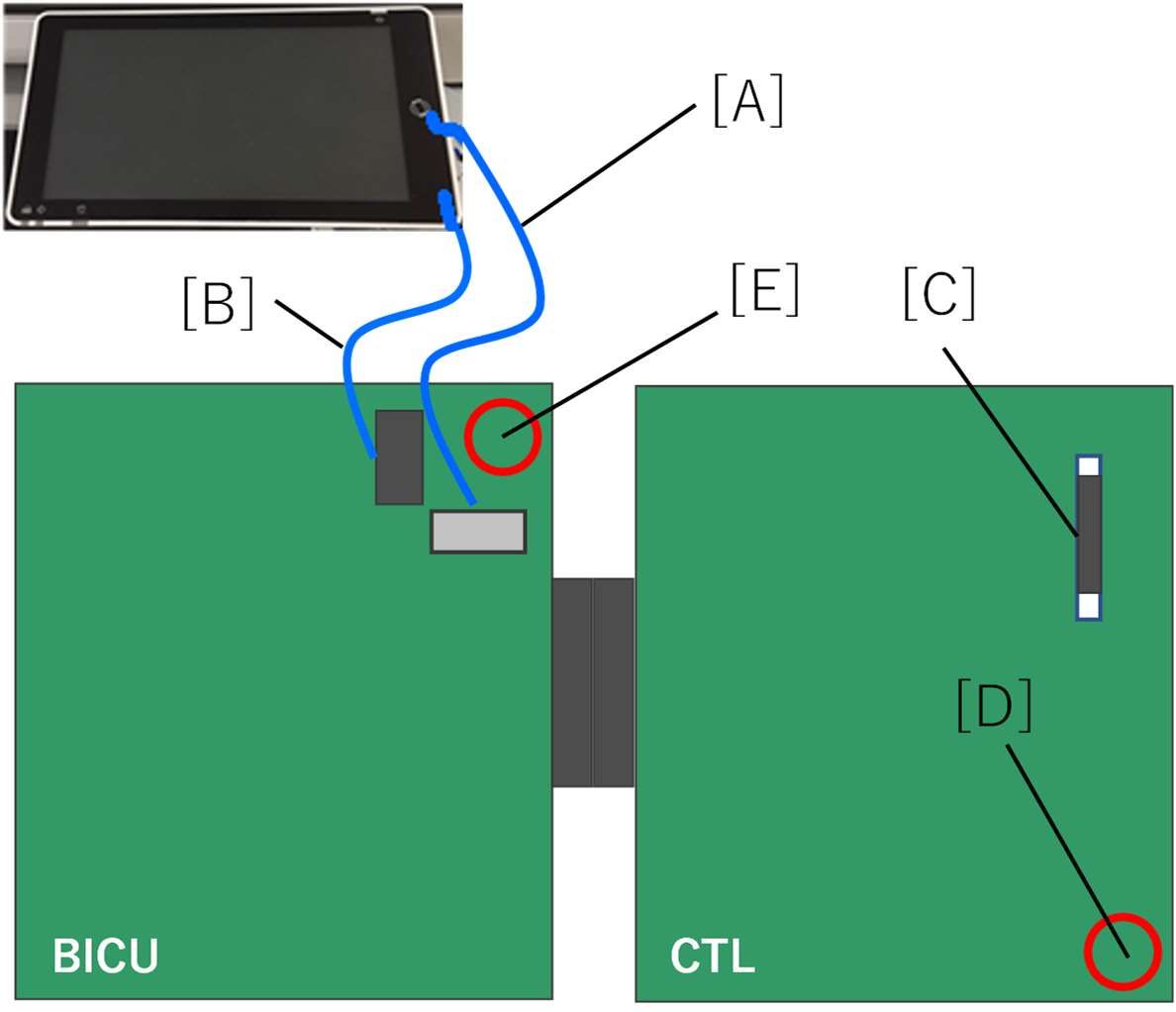

智能操作面板框图
[A]: USB 数据线
[B]: 线束
[C]: DIMM
[D]: LED
[E]: 定影

SC	原因
SC672-00	机器通电后，操作面板和控制器之间的通信错误
SC672-10	机器通电后操作面板和控制器之间的通信错误（接收）
SC672-11	机器通电后操作面板和控制器之间的通信错误（发送）
SC672-12	正常启动后操作面板和控制器之间的通信错误
SC672-13	由于除上述（-00、-10、-11 和 -12）以外的原因，检测到操作面板和控制器之间的通信错误
SC672-99	操作面板的软件（OCS）意外关闭

确定导致问题发生的原因流程图

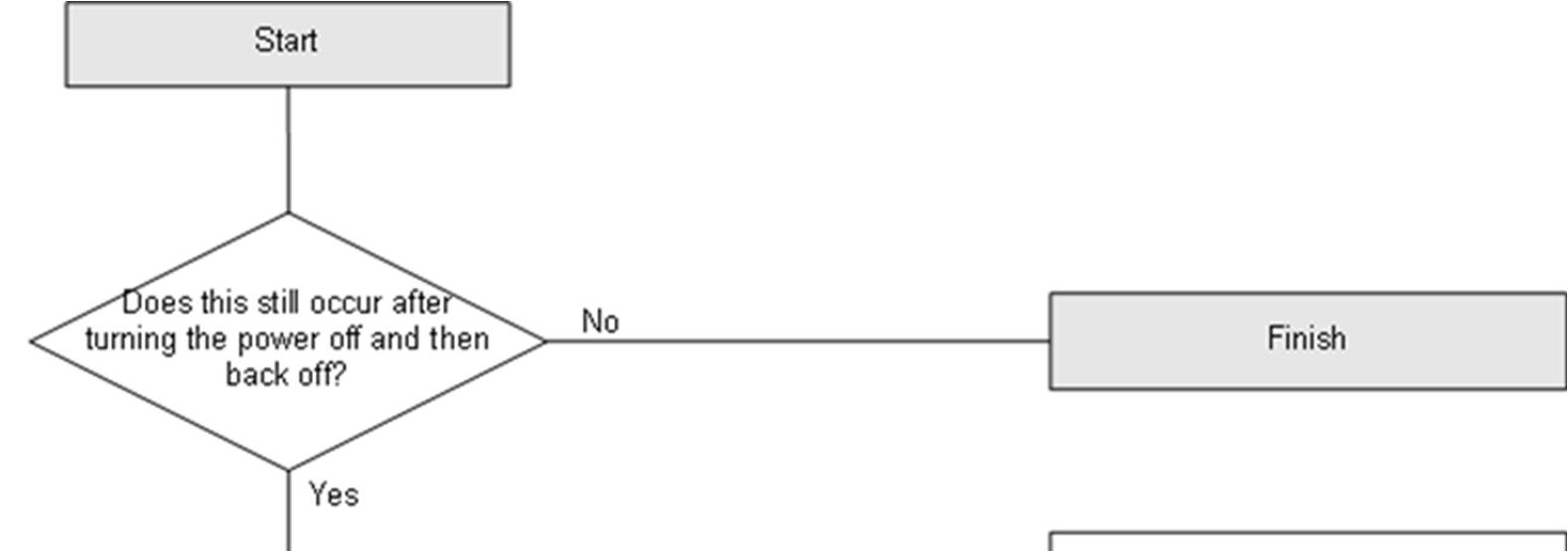

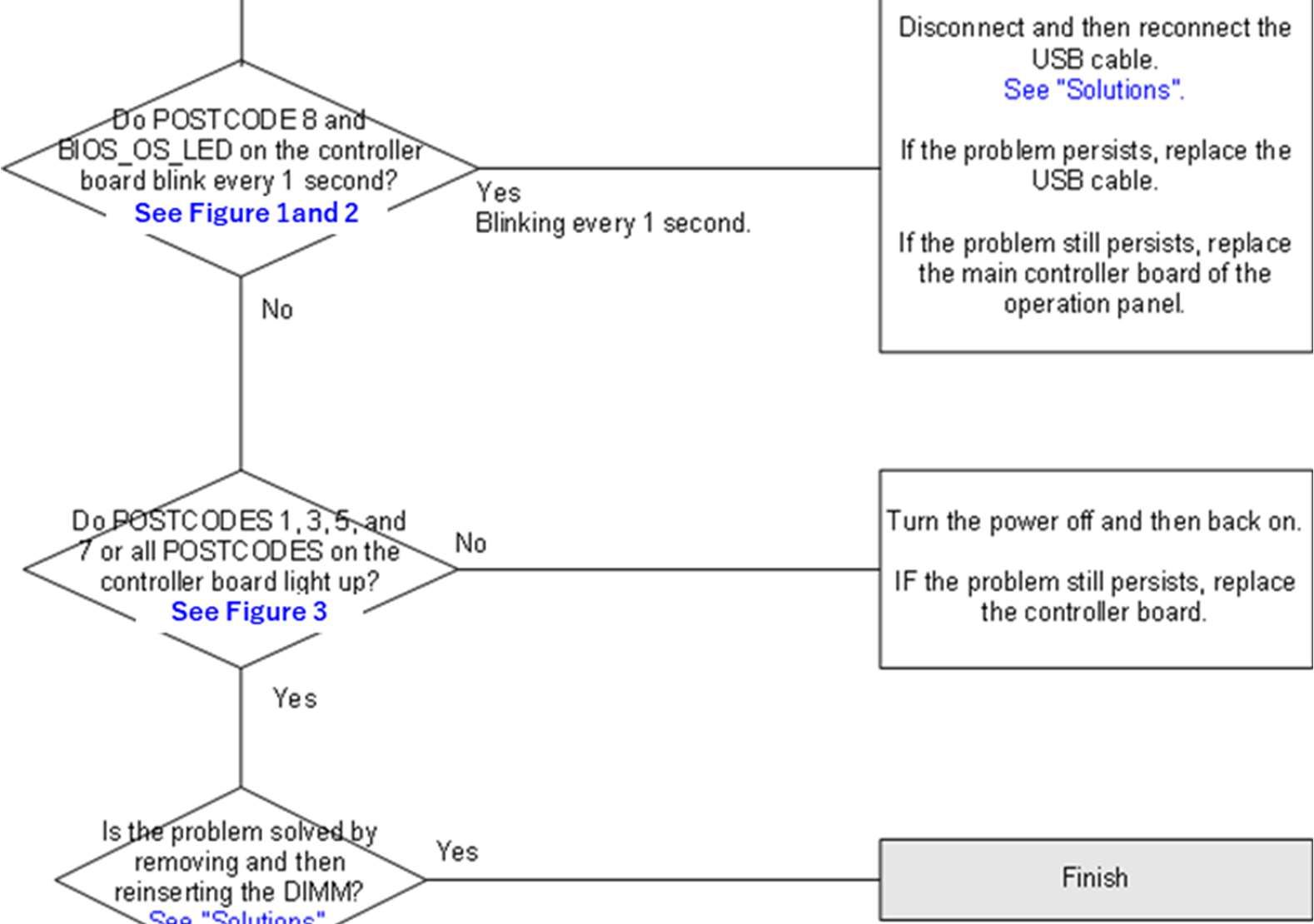

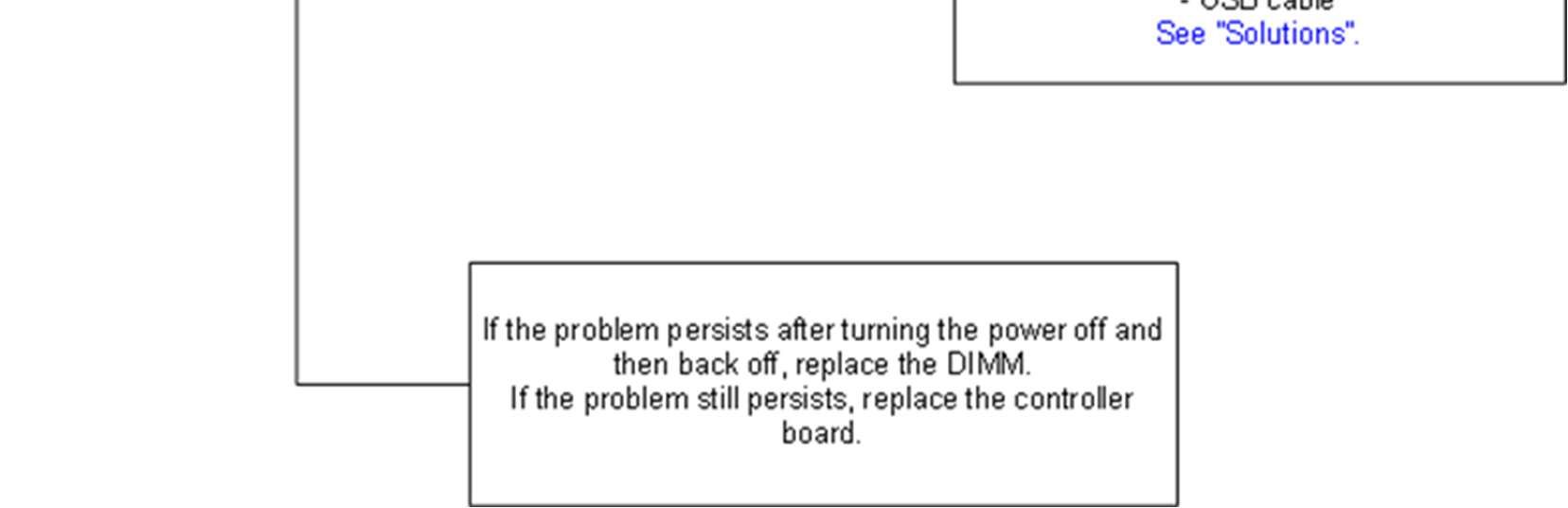

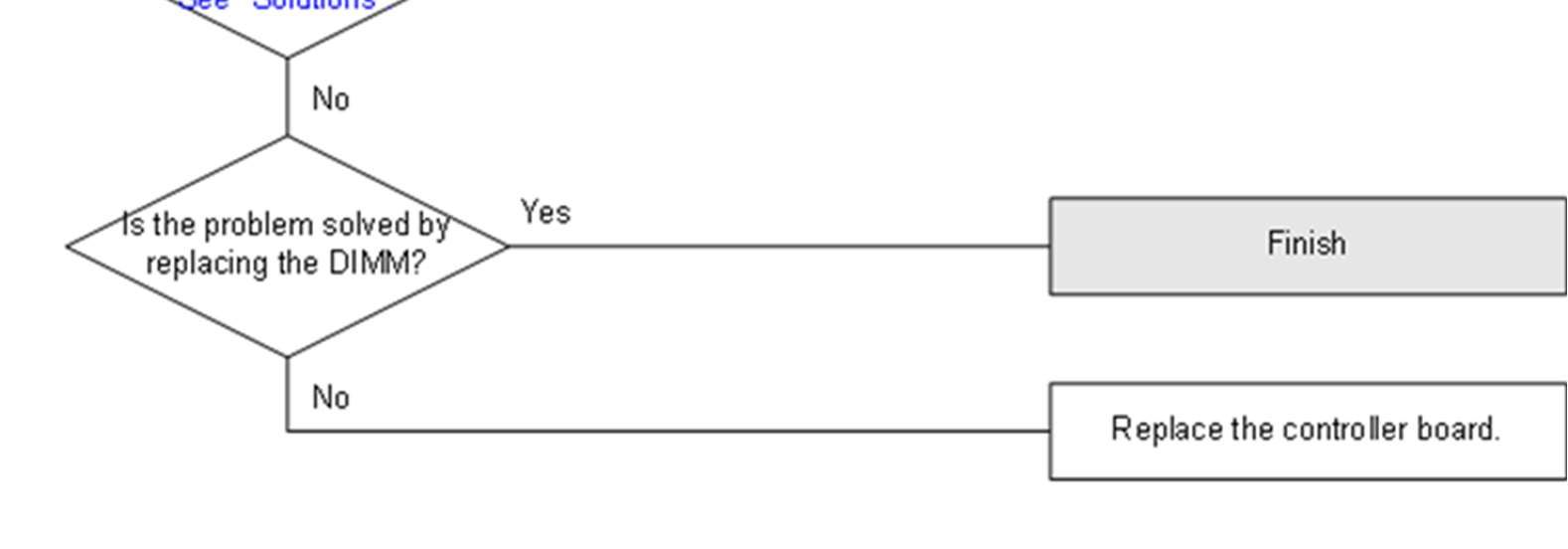

SC672 发生时，确定导致问题发生的原因流程图

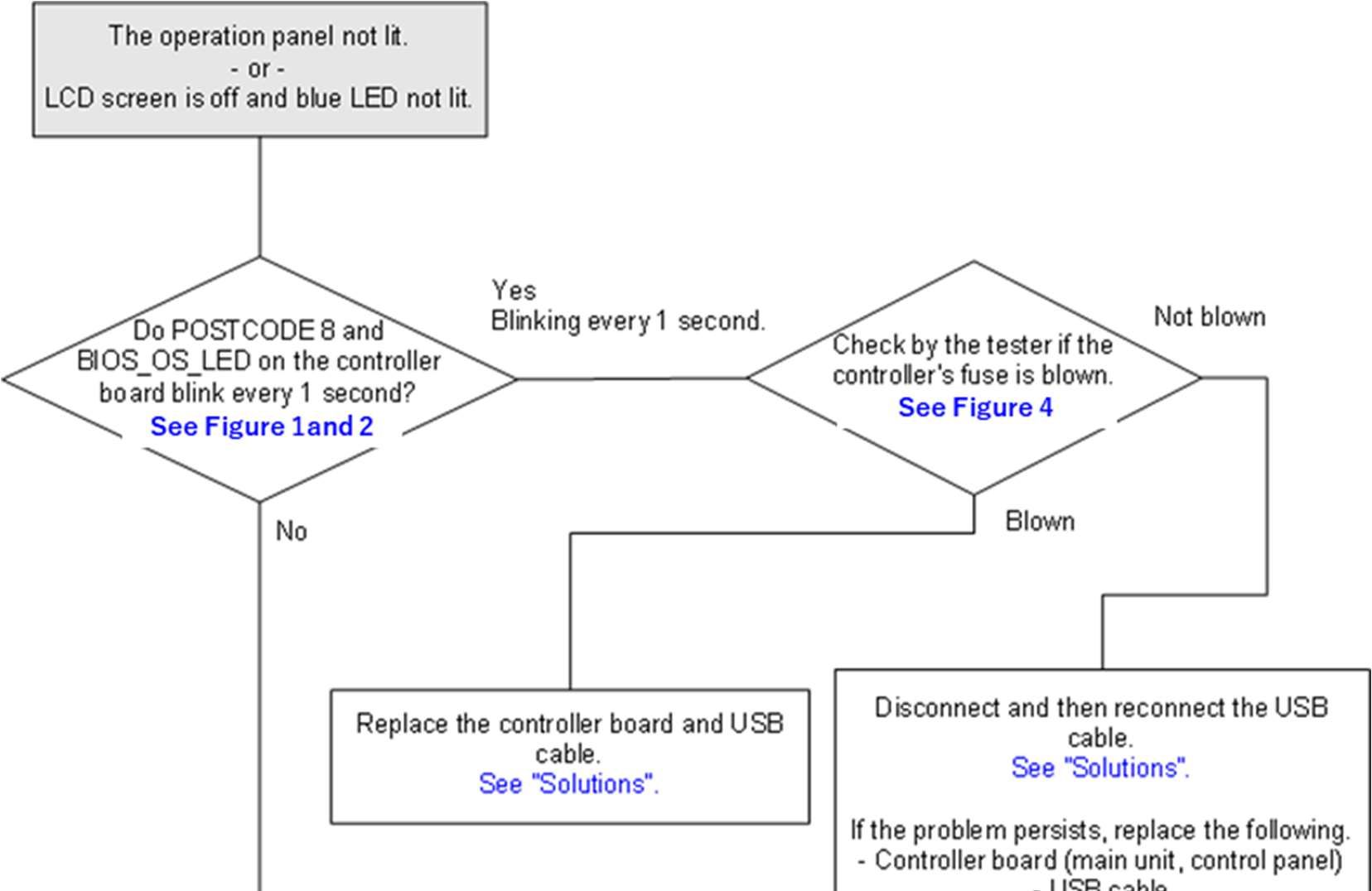

操作面板未亮灯时确定问题的原因流程图

解决方法

游客，如果您要查看本帖隐藏内容请回复

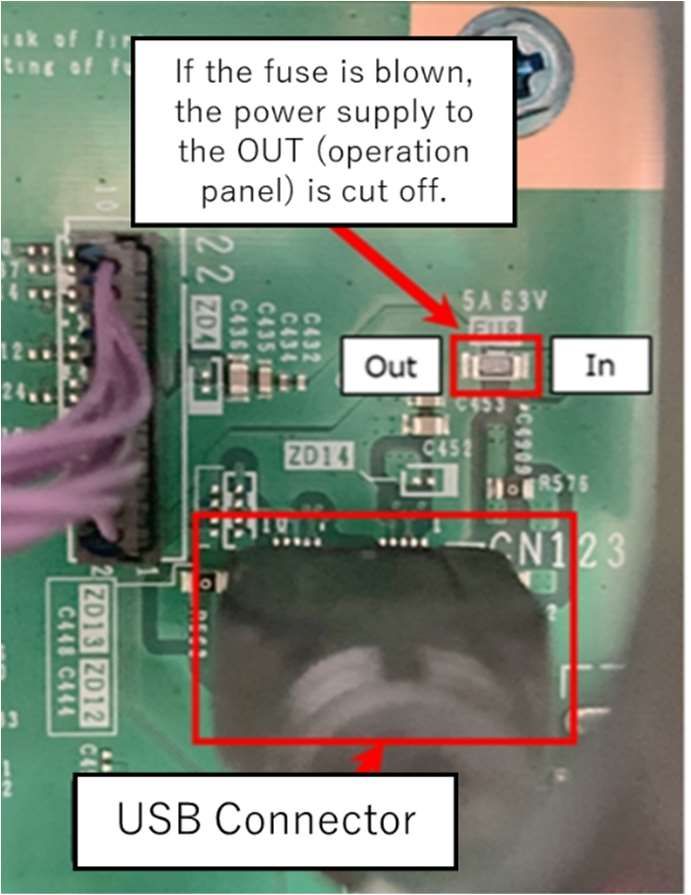

检查定影

检查输出口的电压 (操作面板)

Fig.4: 定影
