佳能C3835,C3222L更换墨粉瓶驱动组件时的注意事项

绝对湿度 · 发表于 2022-11-2 14:48:19

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

产品型号：
imageRUNNER ADVANCE DX C3835
imageRUNNER ADVANCE DX C3830
imageRUNNER ADVANCE DX C3826
imageRUNNER C3226
imageRUNNER C3222L

[描述]

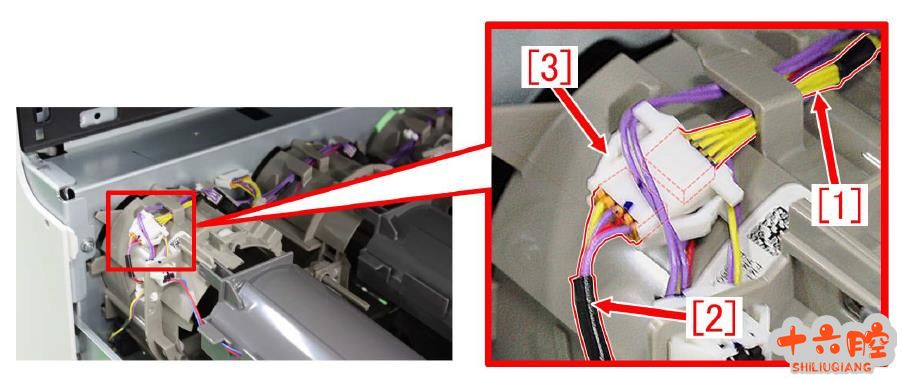

由于生产原因，更换了墨粉瓶驱组件连接部分的线束[1](Y, M)、连接部分的线束[2](C, K)和插槽[3]。

根据上述变化，更换墨粉瓶驱动组件时，需要使用新的连接线束(FM3-M950-000)[1]作为维修零件。跟进[维修工作]并进行更换工作。

[参考]
按序列号进行判断，与[出厂时以对应序列号]相同或更晚的墨粉瓶组件的变化如下。
- 线束的连接部分由[a]型改为型。

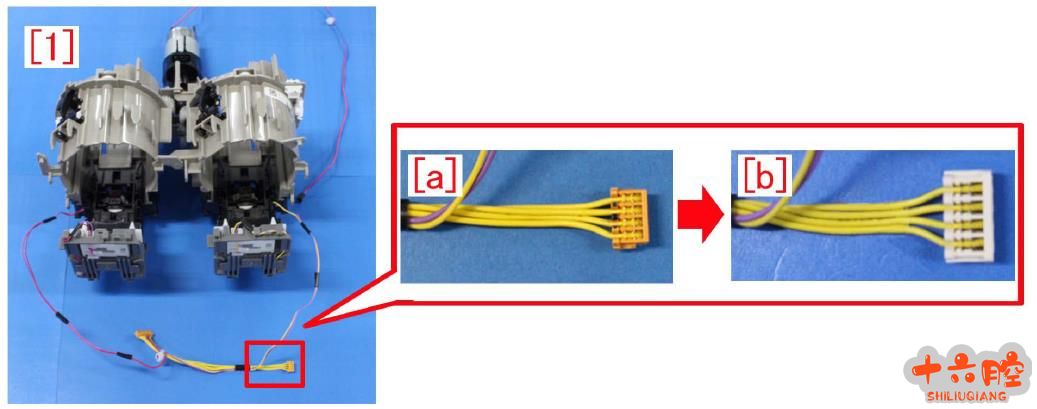

[1] 墨粉瓶驱动组件（Y，M）。
为了方便起见，将墨粉瓶驱动组件(Y, M)[1]的线束从下图的挂钩上取下。

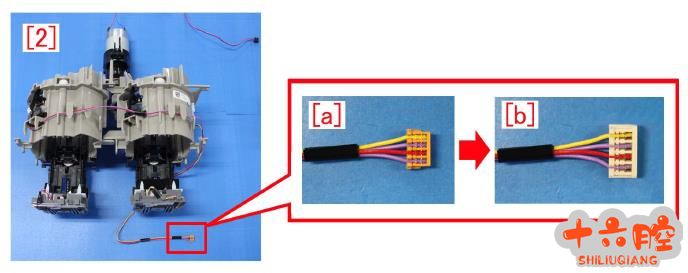

[2]墨粉瓶驱动组件(C、K)

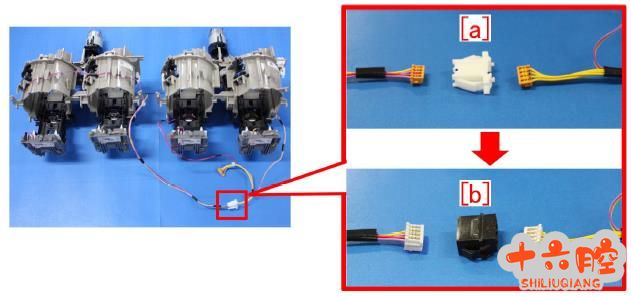

- 插槽的变化，插槽由[a]型变为型。

[维修工作]
当更换墨粉瓶驱动组件时，请确认后面描述的[出厂时以对应序列号]并执行以下操作之一。
a) 当更换墨粉瓶驱动组件（Y，M/C，K）时，序列号在[出厂时以对应序列号]之前的零件。
a-1）准备好要更换的Y、M 或C、K 的墨粉瓶驱动组件，然后参照《维修手册》中的 "拆卸墨粉瓶驱动装置"※1，进行更换。
b) 在更换瓶驱动组件（Y，M）时，序列号在[出厂时以对应序列号]以后的零件。
b-1）准备新的墨粉瓶驱动组件(Y, M)和连接线束[1](FM3-M950-000)，这是新的维修零件。
