佳能C9280故障代码E004-0214的解决方法对策措施

绝对湿度 · 发表于 2022-8-21 17:13:50

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

产品型号：
iR_ADV C9280 PRO
iR_ADV C9270 PRO

[故障现象]
机器提示故障代码E004-0214。
E004-0214：定影膜表面温度差异错误4

[故障原因]
通常情况下，定影加热器单元的损坏将会导致上述故障发生。一般来说，在更换了新的定影加热器单元后，上述问题就可以得到解决。
然而，在机器主机上加装拾取附件(Multi-drawer paper deck and POD deck lite)时，如果相关的对位调整项目没有被正确执行，同样也会导致上述故障的发生。

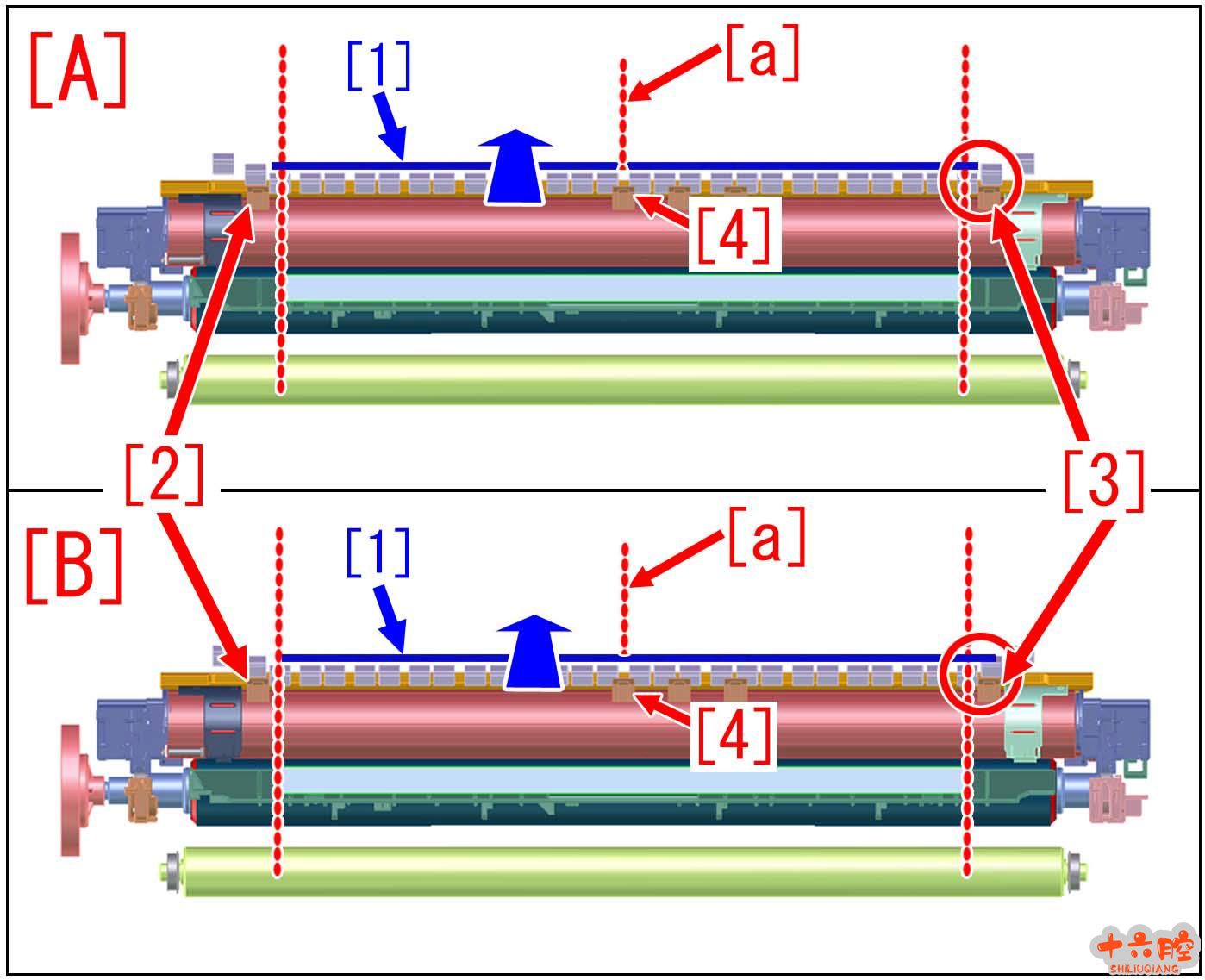

就是这样在对位调整项目没有被正确执行情况下，当纸张[1]借助马达驱动被输送到定影单元[a]的中心位置时，定影单元内的前端热敏电阻[2]，后端热敏电阻[3]和主热敏电阻[4]就会开始分别进行温度检测。一旦检测到这三个位置的定影膜表面温度存在差异，机器就会提示之前提到的错误代码。尤其是在纸张宽度足以覆盖到定影单元两端的热敏电阻的情况下，比如使用了超大纸张(SRA3)，这时机器就很容易出现上述故障。

图[A]所表示的就是对位调整项目被正确执行并且纸张[1]的中心位置与定影单元[a]的中心位置完全匹配的情况。

图[B]所表示的则是对位调整项目未能被正确执行并且后端热敏电阻[3]被超大纸张(SRA3)覆盖到的情况。

[维修措施]
当上述故障发生时，若按照拾取附件(Multi-drawer paper deck and POD deck lite)安装手册内容进行该选配件硬件的安装，并且正确执行对位调整，就可以达到如下图所示的纸张中心位置与定影单元中心位置完全匹配的效果。
