涉及机型： IMC6500 系列、IM7000 系列

现象：
机器开机后提示分页器纸盘满，实际分页器上没有纸张，移动纸盘已下降至最低点。

维修过程：
移动纸盘满的判定机制有3 点：

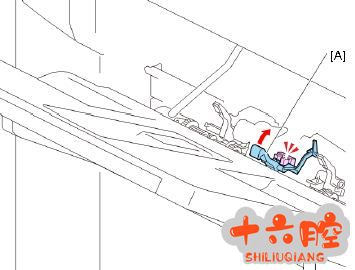

1. 纸张高度传感器传感到探杆（图中A）被触动顶起
此时输入检查SP6-123-035（移动纸盘纸张高度传感器）为“0”。

2. 分页器后侧装有五个移动纸盘下限传感器，其中最下面的（1）号传感器被触动并且满足上面条件1（纸张高度传感器传感到探杆持续被顶起）时会报移动纸盘满。
