惠普HP PageWide Pro 700 系列报61.b9.21 故障排除方法

惠普小白 · 发表于 2021-11-16 19:15:14

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

HP PageWide Pro 750dw
HP PageWide Pro 750dn
HP PageWide Pro P75050dw
HP PageWide Pro P75050dn
多功能机
HP PageWide Pro MFP 772dw
HP PageWide Pro MFP 772dn
HP PageWide Pro MFP 772zs
HP PageWide Pro MFP 777z
HP PageWide Pro MFP777zhc
HP PageWide Pro MFP P77740z
HP PageWide Pro MFP P77740zs
HP PageWide Pro MFP P77750z
HP PageWide Pro MFP P77750zs
HP PageWide Pro MFP P77760z
HP PageWide Pro MFP P77760zs
报事件代码: 61.B9.21 堆栈控制电机停止运转

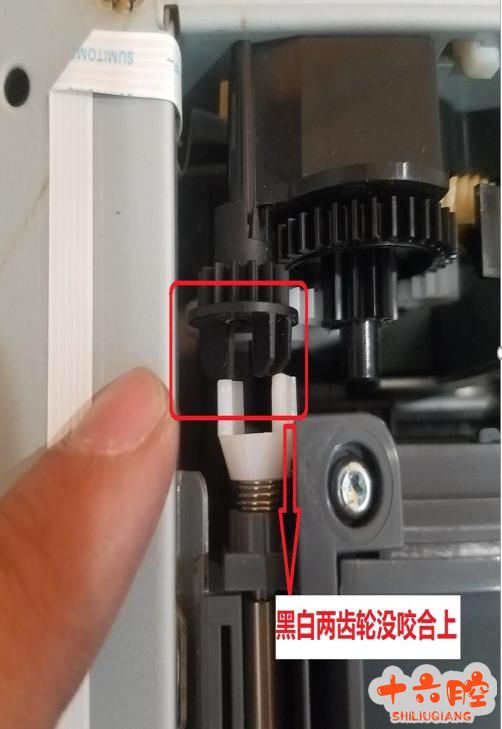

图1 齿轮没有正确咬合;

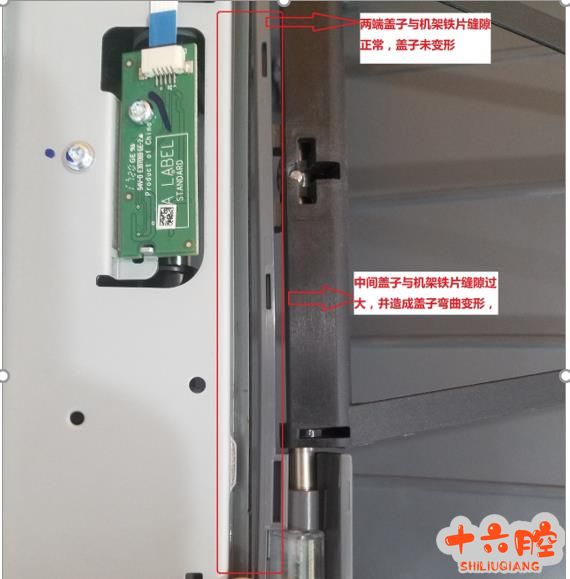

图2 手指所指位置没有正确对槽，形成压力，导致变形.
该齿轮由打印头升降马达带动，在打印头升降过程中，会带动该齿轮转动。
齿轮再带动图2 中的铁轴转动达到传感器检验效果。

1)从纸张通道中清除所有纸张或障碍物。
2)确保所指定纸盘中装入的纸张受支持。
3)从服务/高级服务/组件测试菜单中，相应运行指定的电机测试（正向和反向）。如果错误仍然存在，请更换指定的电机组件。
4)检查连接组件（轴、传动带、齿轮、轴承等）是否存在物理损坏，这可能阻止电机转动。

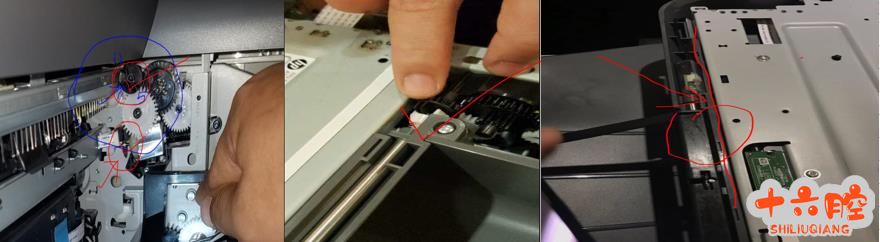

5）确认下图啮合齿轮是在11 点与5 点的方向，只在此方向才能装入出纸接盘下图齿轮才能正常啮合；（下图1，2）
并确认出纸接盘是已正确装入，正确对槽。（下图3）

zl108958425 · 发表于 2022-12-13 11:34:15

谢谢分享，楼主辛苦了
