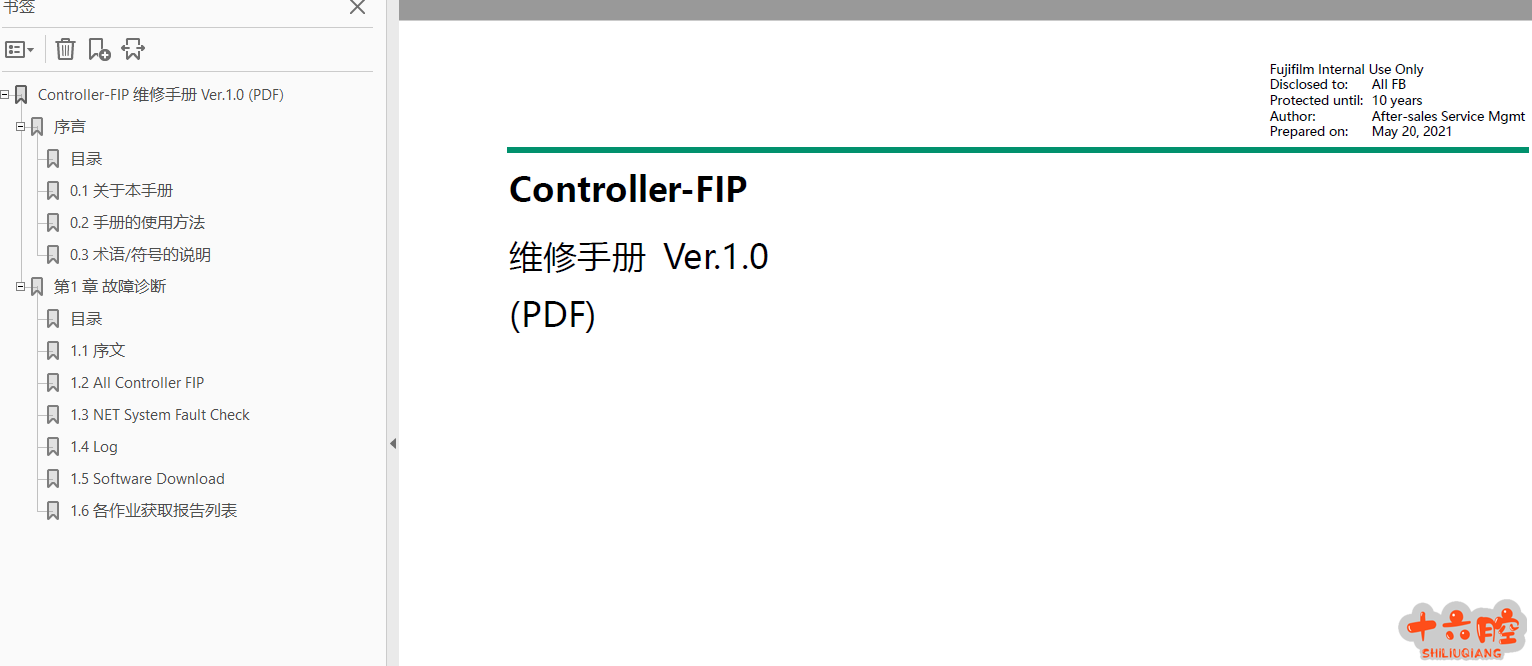

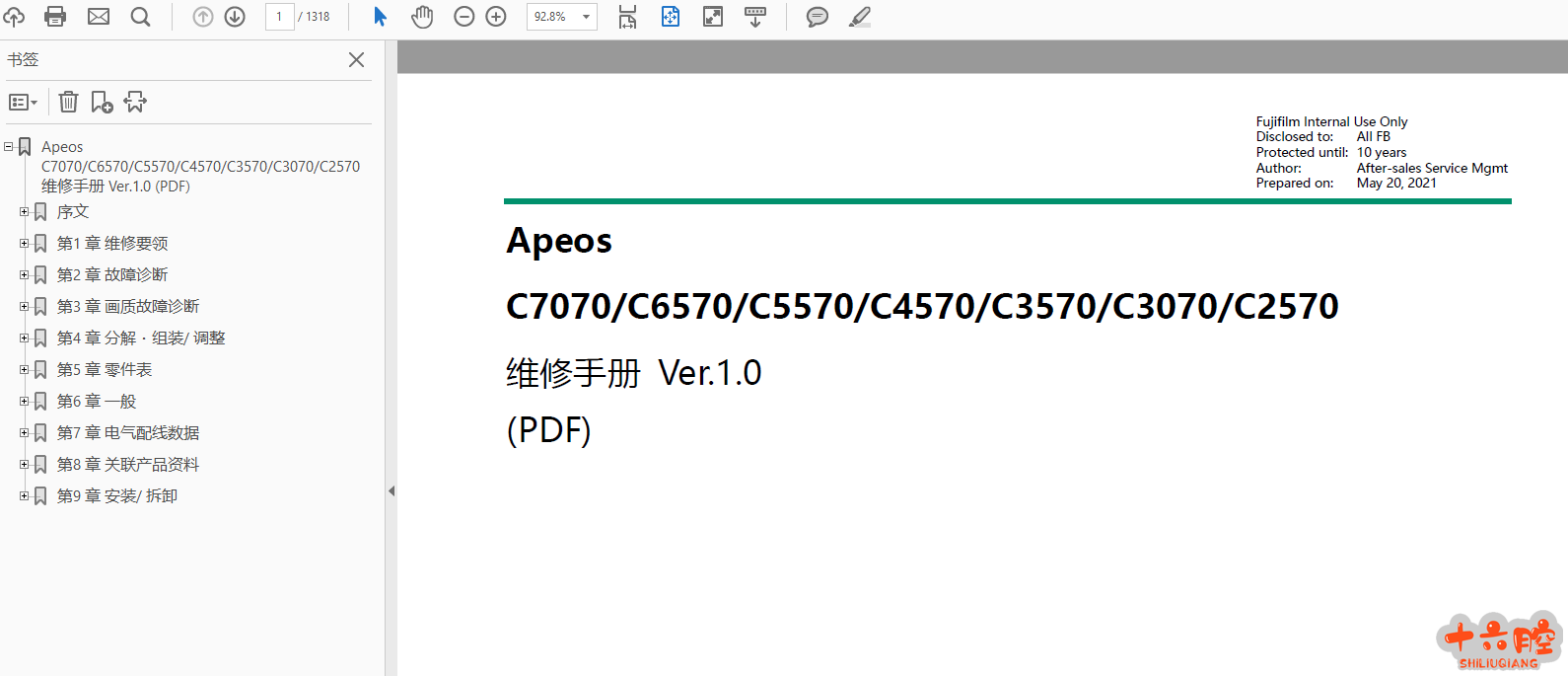

施乐Apeos C7070,C6570,C5570,C4570,C3570,C3070中文维修手册+控制器FIP维修手册

艺东 · 发表于 2021-11-9 08:48:37

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

链接：https://pan.baidu.com/s/1sgeS6hng9kfxjF7K7RWXdg

游客，如果您要查看本帖隐藏内容请回复

关于HDD 的格式化
以特殊启动强制执行HDD 的格式化，可以变成工厂出货时的分区状态。
格式化将使HDD 内的数据全部消失。
HDD 发生故障时，可以执行格式化而恢复。
步骤
1. 拔下/ 插入HDD 的线束，确认HDD 的安装是否正常，并正确安装。
OF-01 执行[<el position="start" value="Xref"/> Common System Fail] 步骤内的(1)到(7)。
若故障继续，则前进至下一步骤。
2. 若故障继续，则以特殊启动执行强制初始化。
通过强制Spool 区域(HDD) 初始化而启动启动机器时，可强制执行HDD 清除的操作。
[ 操作或内容]
(1) 在打印机上，同时按下[ 节电] 键与[ ↓ ] 键，将电源打开，系统将对HDD 分区
No.4 中保存的数据初始化。
(2) 若是MF 机种，则在按下＜节电＞键与＜停止＞键及数字键的[6] 的状态下，打开电源而执行。
(3) 2 的特殊启动中的初始化，是针对HDD 分区的预定区域执行，其它区域不会受到影响。
在此执行与发生不良时相同的操作。
3. 若故障继续，则以特殊启动执行强制格式化。
强制HDD 格式化启动( 这一作业内容不可以对用户公开)通过这一操作，可强制变成工厂出货时的分区状态。
(1) 同时按下打印机的＜节电＞键与＜ ↓ ＞键及＜ ↑ ＞键，打开电源，执行HDD 格式化。
(2) 若是MF 机种，则按下＜节电＞键与＜停止＞键及数字键的[4]，打开电源，执行HDD 格式化。
在此执行与发生不良时相同的操作。
4. 若故障继续，则更换HDD，执行与发生不良时相同的操作。
5. 若故障继续，则更换ESS PWB，执行与发生不良时相同的操作。
6. 将在步骤(1) 设定的NVM(700-530) 恢复成1。
7. 升级主机固件的版本。
( 将备份恢复用的固件保存至HDD)
若即使更换ESS PWB 仍无法修复，则将旧的ESS PWB 还原，联系支持部门，以获得指示。
将记录及获取的报告准备好，以便必要时提交至支持部门。( 参照1.4.2 记录収集操作步骤)

难得孤独 · 发表于 2025-1-10 17:45:54

这是几代机的手册呀？
