施乐VII C7773/6673/5573/4473废粉盒满的逻辑判断介绍

BCBG包哥 · 发表于 2021-10-21 09:43:06

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

ApeosPort/DocuCentre-VII C7773/6673/5573/4473/C3372/C2273
概述：
对Botan/Botan2/Beni机型废粉盒状态的逻辑判断介绍，并提供相关故障的解决方案

内容：
最近场地上发生了几起机器内部废粉盒里废粉已堆满，但UI没有提示信息，废粉盒未被及时更换，导致废粉堵塞甚至将感光鼓磨损的故障。为此，本公告将对此系列机型废粉盒满的判断原理进行介绍，并提供相关故障的解决方案。

一，如何判断堵粉故障是由于废粉盒满未提示导致的：
1，参考BSD9.22，在工程师模式下进入部件控制，确认091-201(TONER BOTTLE FULL SENSOR)的状态是否为H。

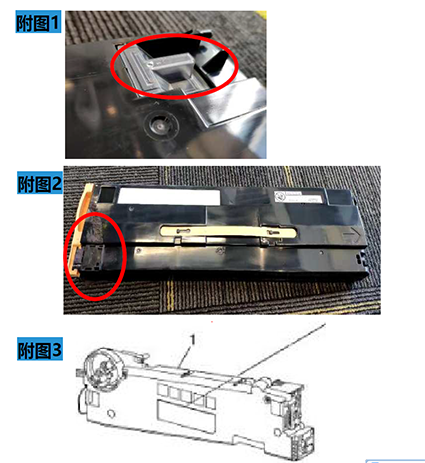

2，取出废粉盒，观察废粉盒尾端底部的塑料透明窗口内是否已经堆积碳粉。（参考附图1）
3，废粉是否已在废粉盒入口处堆积（附图2），且机器前侧的废粉通道组件（附图3））也有废粉堆积的状况或趋势。
若确认机器有以上三种状况，则可判断为机器排废粉量异常，废粉盒未及时提醒更换导致的堵粉故障。

二，原理介绍：
与其它几款EDS彩机的废粉盒不同，Beni/Botan/Botan2机型的废粉盒满传感器，被设计在废粉盒尾端的底部，当废粉随着搅拌杆被排送到此传感器区域时，废粉满传感器被触发，但此时废粉盒尾端中上部仍有少量的空间可以承载更多的废粉。因此，机器在接受到废粉满传感器被触发的信号后，并不会马上提示废粉盒满信息，而会开始根据印量（PV）和ICDC(打印覆盖率）两个参数，对后续副本输出进行计数，在达到预设值后才发出废粉盒满信息，提醒客户预备和更换废粉盒。

游客，如果您要查看本帖隐藏内容请回复

相关的控制逻辑，请参考下一页内容。

三，解决方案：
当机器处于某种特定情况下，比如高压漏电，显影仓内载体和粉量过多等原因，导致废粉的排放量异常增大，就会出现废粉满但仍未提示的情况。
针对此类问题，可参考右侧表格，调整相应的参数，降低预设值，直至彻底解决。

游客，如果您要查看本帖隐藏内容请回复

注意事项：
此TI同样适用于Botan2和Beni机型。

740317458 · 发表于 2022-3-15 17:04:22

感谢分享

zl108958425 · 发表于 2022-10-5 09:35:19

谢谢分享！学习了

dadonggua1984 · 发表于 2024-6-25 22:28:24

我也遇到这样的问题了，很难搞
