理光HQ9000防止双张（双把）进纸调整步骤

艺东 · 发表于 2021-10-17 17:04:03

您需要登录才可以下载或查看，没有账号？立即注册

×

症状
用户将防止双张进纸的功能【重送警告】开启，印刷时机器频繁提示“检测到纸张重送”后停止供纸动作，检查供纸台上的纸张，并未出现双张或多张同时送入现象。

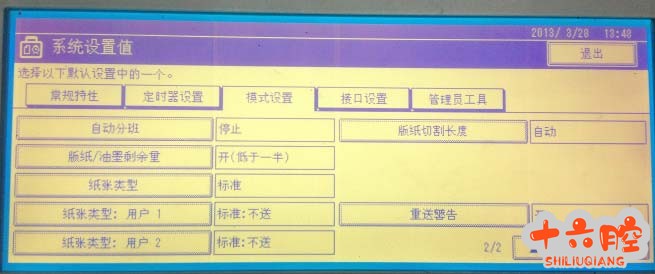

【重送警告】功能开启

原因
未将防双张进纸传感器的灵敏度，调整到正确位置。

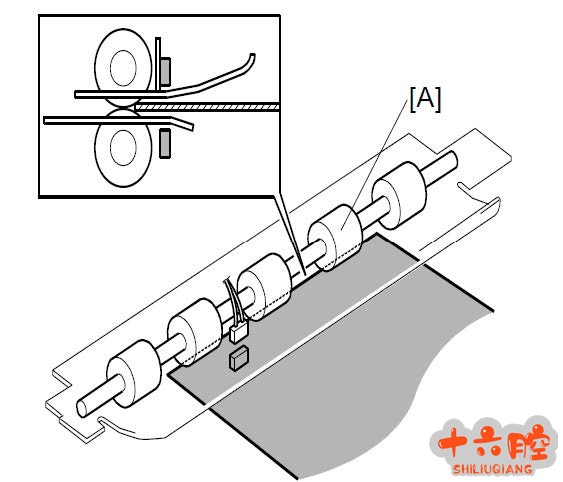

防双进纸传感器

解决方案
1．打开机器后盖板，翻开主控板露出防双进纸传感器调整电路板，确认对位辊下方没有纸张后打开电源，此时LED101 和LED102 都不应点亮，如此时亮起则需更换防双进纸传感器。

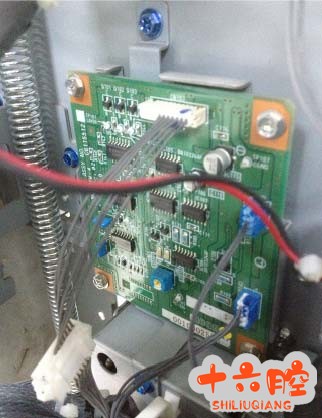

防双进纸传感器调整电路板

2．将用户现在使用的纸张推送到对位辊处，此时左侧的 LED101 将亮起，右侧的LED102 不应点亮，如亮起需逆时针旋转下方电位器VR101 使其熄灭，需将纸张反复拉出送入测试，确认LED102 不点亮或闪烁。

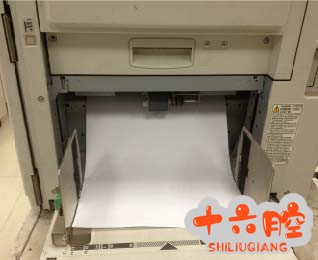

将纸张从进纸口推送到对位辊

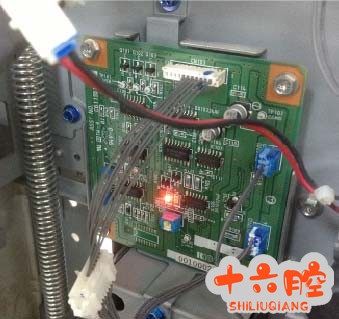

左 LED101 亮起右LED102 熄灭

游客，如果您要查看本帖隐藏内容请回复

4．再次执行步骤 2，确认送入单张纸时LED101 点亮， LED102 不亮或闪烁。
5．连续供纸印刷确认调整状态，如用户更换了不同颜色和质地的纸张，必须重新执行以上调整步骤。
