[图像品质问题] 理光W2401,w3601图像不良

发表于 2021-4-17 11:37:44 |云南| 显示全部楼层 |阅读模式

型号展示
机器型号:	工程图纸机

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

症状

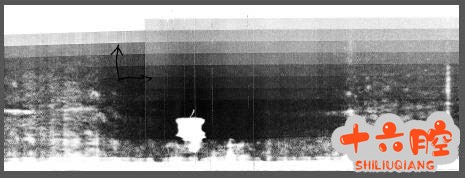

MPW2401 打印复印图纸图像文字发虚，并且打印IPU 测试图形SP4417-27（水平灰标）图像有大片发白区域（见图）。


原因
转印单元安装错误。

维修过程
1. 首先将图纸扫描至文件伺服器，预览扫描的文档发现图像正常，排除扫描单元引起图像故障，怀疑鼓区域部件造成故障。

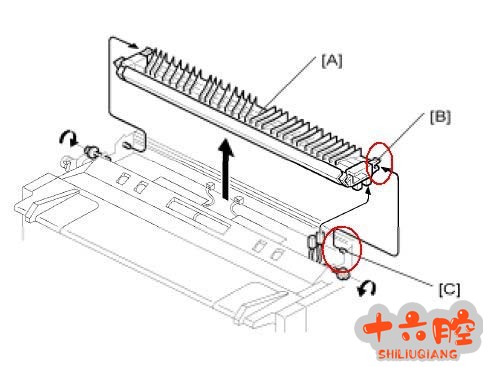

2. 检查鼓区域时，发现转印单元的凸耳部（图中B）未正确安装到螺栓（图中C）处，重新正确安装后故障消除。理光2401.jpg


W2401, W3601, 转印, 图像, 扫描
