施乐六代AP DC-VI C7771 C5571 C4471C3370 C2271 维修案例

gameboywmx · 发表于 2021-1-13 09:38:42

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

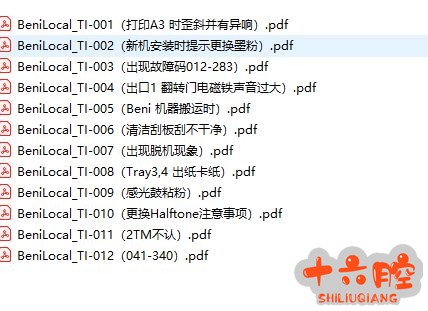

施乐六代AP DC-VI C7771 C6671 C5571 C4471 C3371 C3370 C2271 维修案例主题：打印A3 时歪斜并有异响
内容：Beni，从纸盘2，3，4 出纸打印A3，会出现走纸歪斜，并伴有“嘎啦嘎啦”异响。纸盘2，3，4 可以输出SRA3 (320 x 450mm), 12 x 18" (305 x 457 mm)尺寸的纸张，在使用A3 时，纸盘的侧、后挡板容易移动导致A3 纸在纸盒里已经歪斜。

内容：
Beni 在新机安装时提示墨粉（Y、M、C、K）需要更换。

主题：Beni 出现041-340（MCU NVM (EEPROM) Data Fail）
内容：Beni 出现041-340 故障，工程师按照维修手册做了IOT 初始化后，故障依旧，再做NVM 初始化或恢复出厂设置后或更换ESS、SD 卡后，机器的数据就无法恢复了。必须升级到FX 去恢复数据。

故障现象：
DC VI C2271/C3371 出现2TM 不认。UI 上显示tray3, 4 是灰掉状态。
原因：
Tray NVM PWB 故障，维修手册PL10.4 item 12 。但FX 不提供Tray NVM PWB 这个零件。

游客，如果您要查看本帖隐藏内容请回复

主题：更换Halftone PWB (960K81370) 的注意事项

主题：感光鼓粘粉故障的临时解决方案
内容：
Beni 机器在打印时出现白条的副本质量问题。如图（一）所示。

主题：Tray3,4 出纸卡纸
内容：Beni 从tray3，4 出纸时出现频繁卡纸现象，并伴有异响。纸张卡在导纸片之间，如图一。

主题：Beni 打印时出现脱机现象
内容：
Beni 经常出现脱机现象，通过开关机可以暂时解决这个问题。
但过段时间还是会出现。

游客，如果您要查看本帖隐藏内容请回复

主题：Beni 打印时出现清洁刮板刮不干净的现象
内容：Beni 出现副本有条纹的图像质量问题，原因是清洁刮板刮不干净IBT Belt。如图一。

游客，如果您要查看本帖隐藏内容请回复

主题：Beni 机器搬运时的注意事项
内容：现场ASP 反馈：Beni 在安装搬运中，由于机器右侧的手柄无明显标志，造成搬运时操作不当，导致搬运过程中拉坏侧门。

主题：双面打印时出口1 翻转门电磁铁声音过大
内容：Beni 在双面打印时声音要比Seito 大。原因是电磁铁动作时出口翻转门撞击机架。
我们可以用CL: 077-003 确认出口磁铁的声音。
解决方案：
1. 确认firmware 版本，V1.0.31 或以上版本
2.更改下列NVM 值

主题：A2Finisher 出现故障码012-283: Set Clamp Home Sensor ON Fai
内容：Beni 配置了A2Finisher，会出现012-283 的故障(set clamphome sensor ON fail),Finisher 的set clamp 和shelf 不能退回到原位(Fig.1)。出现这个故障是因为设计存在缺陷。产品系列号940 以后的Finisher 已经做了改善。

ge4856720 · 发表于 2022-5-18 10:41:35

厉害厉害学习了我们都是小学生

a4972416 · 发表于 2023-11-28 11:00:55

能给再分享一下么不能下载了

init_2 · 发表于 2023-6-12 10:10:39

刚好遇到了041-340错误，谢谢分享

f835852 · 发表于 2023-7-12 14:07:19

感恩謝謝分享

Jiangmb · 发表于 2021-9-19 13:15:58

虚心学习，向发帖者致敬

diyxz · 发表于 2021-1-14 09:20:30

谢谢分享

守护甜心 · 发表于 2021-1-16 14:12:31

谢谢分享

13891405378 · 发表于 2021-1-20 17:23:41

？？？？？？？？

740317458 · 发表于 2021-2-4 09:13:31

感谢分享

boshenlm · 发表于 2021-2-25 16:11:33

学习学习

cdyangming · 发表于 2021-2-25 21:16:20

学习学习，谢谢分享

18645615 · 发表于 2021-3-19 01:26:03

66498488994

rocky · 发表于 2021-8-18 23:39:28

谢谢，楼主,学习了
