理光MP7503 从ADF进稿器一走纸就报卡纸，开关ADF 可消除

信天游 · 发表于 2020-10-10 10:20:20

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

症状
故障：MP7503 的ADF 一走纸就报卡纸，开关ADF 可消除，再次走纸又会报卡纸，卡纸时纸张头端刚过搓纸轮。

维修过程

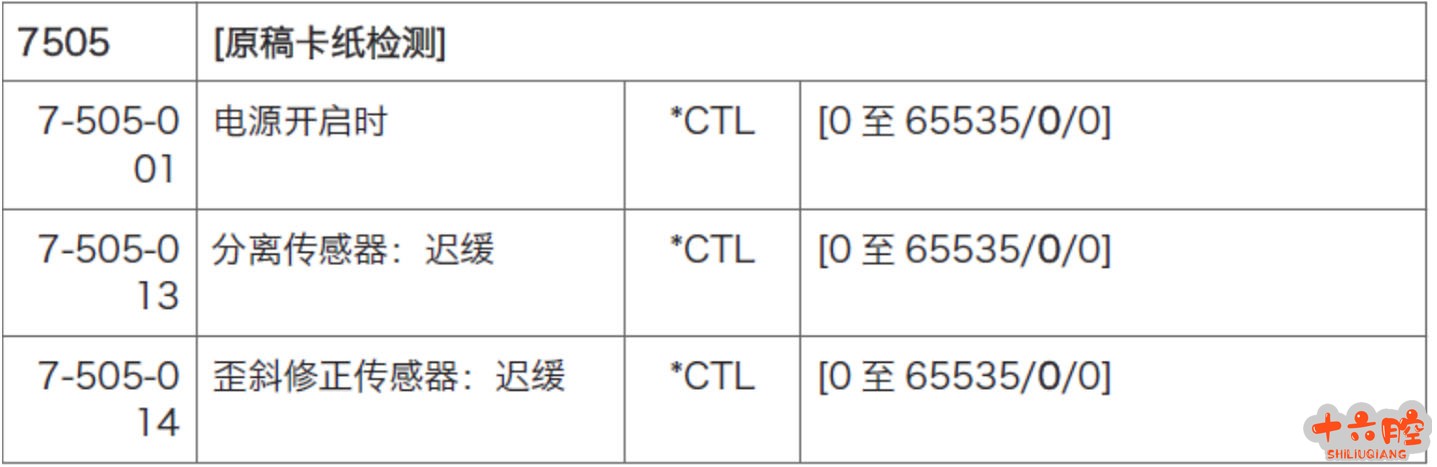

1. 查看SP7508的原稿卡纸历史记录，卡纸位置为13，对照SP7505原稿卡纸检测的对应位置为纸张触发分离传感器时迟缓。

2. 因ADF中的分离传感器与歪斜修正传感器是并列安装在一起，所以使用SP6011-10、11分别检测了这两个传感器，用纸张检测结果正常，但关上上盖检测时发现分离传感器保持有纸张状态。
3. 因此类传感器的检测原理为发送检测光线，当纸张通过时反射至传感器的接收器中，从而检测规定时限内纸张的卡纸情况。之前的旧款机型就会此类故障，即传感器对面的黑色贴片由于纸灰等原因，造成传感器误检测的情况。

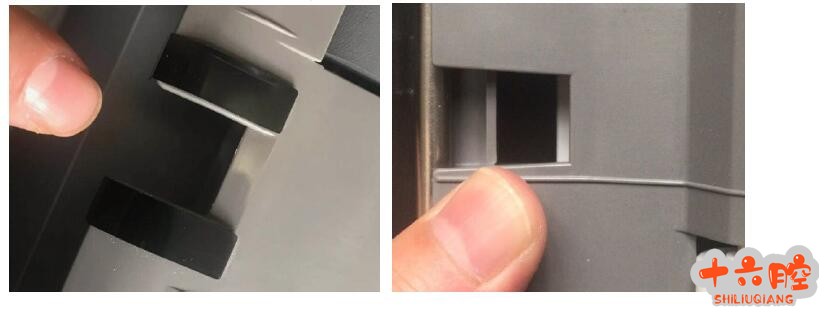

4. 翻开分离传感器对面的导板后，发现对面导板上及导板下方都没有对应的黑色贴片。
