理光IMC4500机器的自动输稿器DF3110，进纸机构不动作，原稿不进纸

山顶洞人 · 发表于 2020-9-17 15:23:56

您需要登录才可以下载或查看，没有账号？立即注册

×

症状：

IMC4500机器的自动输稿器DF3110，进纸机构不动作，原稿不进纸

原因：

输搞器搓纸单元不良

进纸离合器不良

输稿器控制板不良

进纸驱动齿轮不良

维修过程：

1、清洁并更换送稿器搓纸单元，故障未能排除；

2、更换进纸离合器，故障未能排除；

3、更换输稿器控制板，故障未能排除；

[kkpay=3]

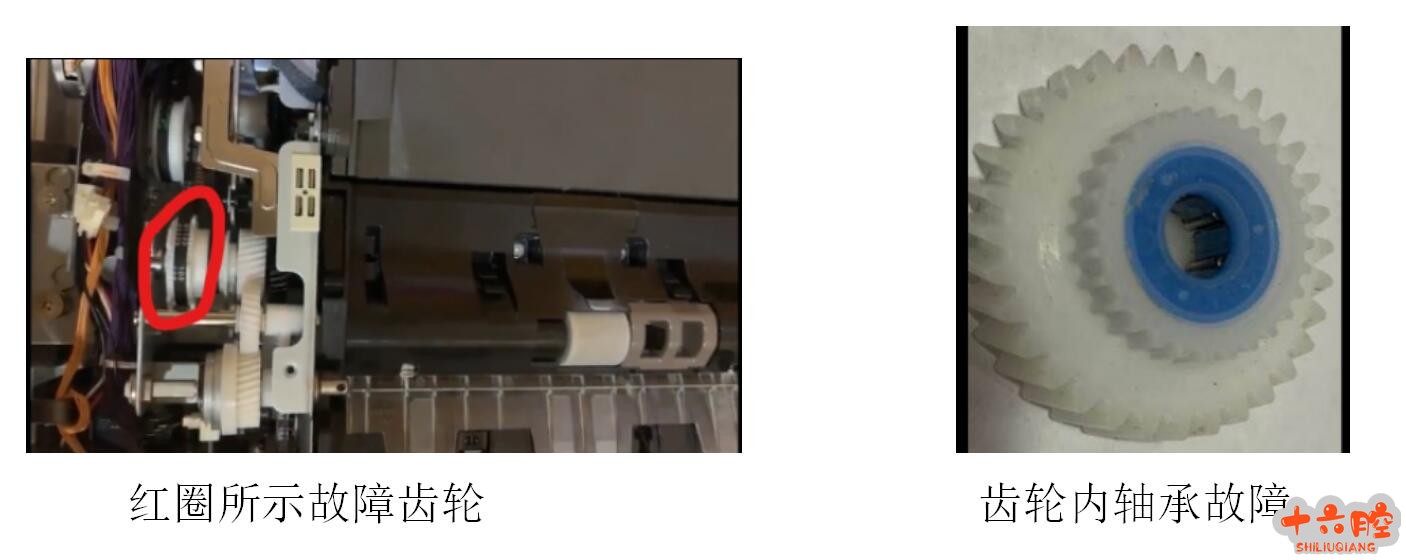

4、通过ADF自由运行（SP6009））测试，发现进纸驱动齿轮不转动导致进纸机构不动作（详见下图红圈所示），检查该齿轮，发现齿轮内轴承“卡死”不可修复，更换该齿轮故障排除，输稿器运作正常。

解决方案：

更换输稿器进纸驱动齿轮，故障排除，机器测试正常。

[/kkpay]
